亨士樂脈沖編碼器（碼盤）的結構和原理介紹

脈沖編碼器，也稱為碼盤，是一種旋轉式數字測量元件，分為增量型和絕對型。它通常安裝在待測試的軸上，并隨軸旋轉，以將軸的角位移轉換為數字尺寸。增量編碼器的輸出信號以增量脈沖的形式輸出，而絕對編碼器的輸出輸出信號以數字編碼的形式輸出。根據內部結構和檢測方式，亨士樂編碼器可分為接觸式、光電式和電磁式。其中，光電編碼器廣泛應用于數控機床，而由霍爾效應組成的電磁編碼器可作為速度檢測元件。

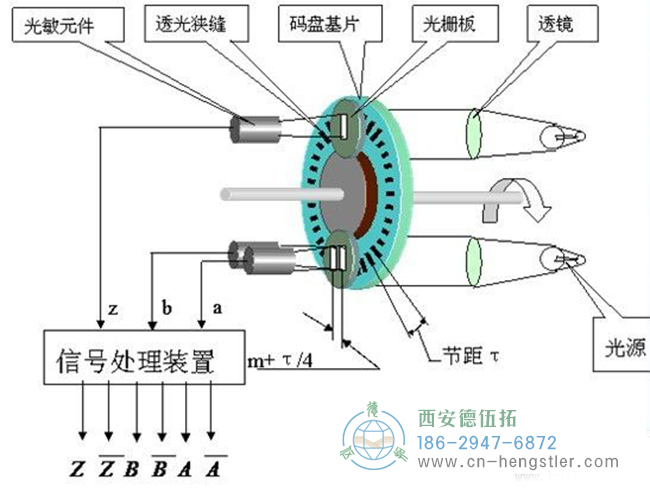

常用的增量編碼器是增量光電編碼器。增量光電編碼器的組成，它由帶電容器的發光二極管（LED）、光障、光電編碼器、光敏元件和信號處理電路組成。其中，光電碼盤在玻璃板上涂上一層不透光的金屬膜，然后圍繞圓周等間隔地由不透光和不透光條制成。遮光板具有與光電碼盤相同的不透光條紋，光電碼盤也可以由不銹鋼片制成。

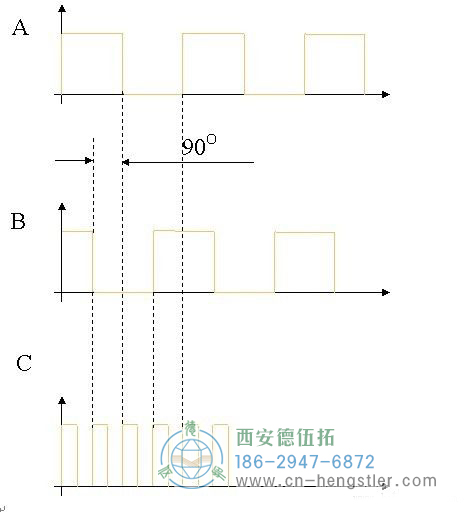

遮光板和光電編碼板產生了明暗交替，由光敏元件接收。光敏元件將光電信號轉換成電脈沖信號。電輸出脈沖信號通常為A相、B相和Z相的三相信號。信號形狀如圖1所示。當光電編碼器的波旋轉時，A和B脈沖之間的相位角差為90度。測量波的角位移可以根據A或B脈沖的數量來測量，并且測量波的速度可以根據脈沖的頻率來測量?？梢愿鶕?jù)相位A和相位B信號的相位比來測量測量波的旋轉方向。如果A相脈沖超前于B相脈沖，則光電編碼器正轉；否則，它將反向旋轉。隨后的電路可以除以A和B之間的90°相位差（通過四倍頻電路實現）。Z線是一種光電旋轉編碼器，具有零脈沖線，每轉產生一個脈沖，測量軸的廣泛位置參考信號和測量軸的速度信號。

增量代碼盤的規格和分辨率

規格

增量碼盤規格是指碼盤每轉發射的脈沖數；

目前市場上的規格范圍為36線/至100000線/；

選擇：①伺服系統要求的分辨率；

② 考慮機械傳動系統的參數。

分辨率（分辨率角度）

將增量代碼盤規格設置為n行/轉：

亨士樂絕對光電編碼器的結構和工作原理

絕對編碼器可以直接用數字代碼表示測量角度，每個角度位置都有相應的測量代碼。因此，即使當電流關閉時，只要具有關閉記憶功能的能量再次打開，這種測量方法也可以讀出被測軸的角位置。絕對光電編碼器在結構上類似于接觸式編碼器，只是黑白區域不是導電區域和絕緣區域，而是代表半透明區域和不透明區域。如果黑色區域是指不透光區域，則使用“0”；

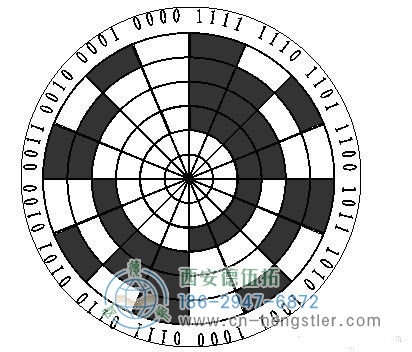

白色區域是指由“1”表示的透光率范圍。因此，每個角度都有由“1”和“0”組成的二進制代碼。此外，每個代碼軌道上都有一組光敏元件。這樣，不管碼盤旋轉的角度如何，每個接收光的相應光敏元件的輸出都是“1”，而不接收光的輸出是“0”，從而形成n位二進制碼。該圖顯示了4通道光電編碼器的原理圖。

絕對碼盤的規格和分辨率

規格

絕對代碼盤取決于代碼盤的代碼路徑n的數量；

現在市場提供4至18車道；



伺服系統所需的分辨率；

考慮機械傳動系統的參數。

分辨率（分辨率角度α）

設絕對式碼盤的規格 n 道：

光電編碼器的特性

1.測量不精確，無接觸磨損，碼盤壽命長，精度保證好；

2.允許高測量速度和高精度；。

3.光電轉換，抗干擾能力強；

4.體積小，安裝方便，適合機床操作環境；

5.結構復雜，價格高，光源壽命短；

6.碼盤基板為玻璃，抗沖擊、抗振動能力差
