亨士樂編碼器的脈沖數該怎么選擇？

什么是脈沖編碼器？

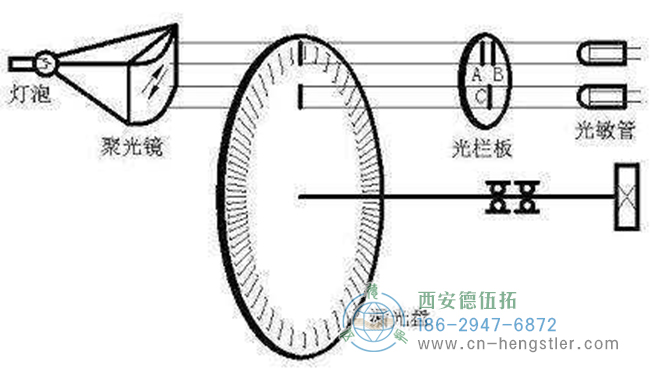

脈沖編碼器是光學位置感測元件。亨士樂編碼器盤直接安裝在電機的旋轉軸上，以測量軸的旋轉角度、位置和速度變化。其輸出信號為電脈沖。



這種檢測模式的特點是：非接觸、無摩擦和磨損、驅動扭矩小、響應快。缺點是抗污染能力差，容易損壞。

如何計算亨士樂編碼器的脈沖數？

1、如果編碼器為500P，則旋轉一圈以產生500個脈沖。

2、每個HENGSTLER編碼器都有一個最大速度（或頻率）限制，在使用過程中不能超過該限制。根據已知的最大電機速度和編碼器線的數量，可以計算最高頻率值。

3、供體精度要求越高，其脈沖越多；一種對信號（如比特流）或數據進行編程并將其轉換為可用于通信、傳輸和存儲的信號的設備。編碼器將角位移或線性位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。根據讀出模式，編碼器可分為接觸式和非接觸式；

脈沖編碼器響應頻率

最高響應頻率（脈沖數ha）是可對編碼器電器作出反應的最大頻率。如果以高于此參數的頻率使用，亨士樂編碼器的內部電路將不會響應，編碼器將泄漏脈沖。

脈沖編碼器信號A、B和Z具有哪些功能？

A/B/Z是編碼器的三個脈沖輸出端子。A和B通常是兩個連續脈沖輸出，其差為0.25個周期。通過分析兩個脈沖的相位可以知道旋轉方向，通過頻率可以知道HENGSTLER編碼器的旋轉速度。脈沖僅在Z脈沖編碼器繞圓旋轉時發生。它是編碼器上的固定參考點，通過其技術可以知道轉數。

因此，根據A/B/Z的三種脈沖狀態，可以充分分析編碼器的運動狀態，即多旋轉的速度、角度、方向和位置。
