為什么HENGSTLER編碼器采用柔性聯軸器連接?

由于在安裝過程中無法保證連接軸完全對齊，因此HENGSTLER編碼器在安裝時，通常需要使用具有良好靈活性的聯軸器，并且可以考慮使用柔性螺旋切縫聯軸器。

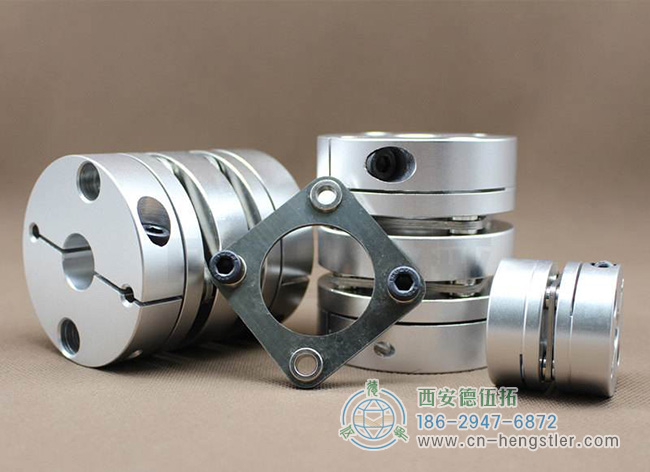

編碼器柔性聯軸器分類

一般可分為彈性聯軸器、平行線聯軸器、平行聯軸器、膜片聯軸器、梅花聯軸器、法蘭聯軸器、波紋聯軸器、軸聯軸器等

HENGSTLER編碼器柔性聯軸器的質量直接影響兩個軸之間的工作效率。因此，該結構已被改進，以設計能夠相對于定子自動對準轉子的定心結構。一些部分已經修改，并進行了相關實驗。結果表明，改進后的編碼器耦合度大大降低，關鍵性能指標大大優化，成本降低，具有很大的產量和應用價值。

使用編碼器柔性聯軸器的目的

編碼器柔性聯軸器是專門用于連接電機和編碼器的聯軸器，一般由鋁合金、不銹鋼、聚氨酯、波紋管等材料制成，亨士樂編碼器受到電機電源和電機產生的感應電流的影響。

編碼器聯軸器的安裝要求

安裝編碼器柔性聯軸器時，確保符合規定的安裝要求。要求如下：

1、零間隙：傳動過程中整個聯軸器不允許有間隙

2、低慣量：在保證傳動強度的基礎上，盡可能減輕編碼器聯軸器的重量。

3、彈性好：精密編碼器聯軸器必須在安裝過程中充分吸收軸之間的偏差

4、結構緊湊：HENGSTLER編碼器聯軸器通常尺寸較小，具有相同的順時針和逆時針旋轉特性。

5、免維護：聯軸器安裝后基本免維護

編碼器柔性聯軸器安裝方法

安裝柔性編碼器聯軸器時，請注意正確的安裝方法。安裝HENGSTLER編碼器聯軸器的步驟如下：

1、機器上的驅動軸必須固定，編碼器軸不得直接連接到機器。通常使用柔性聯軸器。

2、將聯軸器安裝到編碼器上。小心不要觸摸編碼器表面。

3、用螺釘將伺服夾緊環壓到安裝法蘭的表面上，但不要鎖定螺釘。旋轉伺服夾緊環，將編碼器壓到位。

4、轉動伺服夾緊環，插入伺服套筒，然后稍微擰緊。將聯軸器固定到驅動軸上，并盡量減少角度和水平對準誤差，以確保聯軸器和編碼器的安裝誤差在允許范圍內。

5、鎖定伺服夾緊環上的三個螺釘，然后安裝聯軸器。
