亨士樂編碼器如何做到準確測量電機位置的？

生活中經常使用的電梯是如何將人們準確地帶到預定樓層的？機床如何切割精密材料？伺服電機如何確保旋轉位置的準確性？所有這一切都?xì)w因于編碼器，但編碼器是什么？它如何準確測量電機的位置？今天我們來談?wù)労嗍繕肪幋a器。

1、什么是編碼器？

HENGSTLER編碼器是一種編譯信號或數據并將其轉換為可用于通信、傳輸和存儲的信號的設備。編碼器將角位移或線性位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。它是行業中廣泛使用的電機定位設備，可以準確檢查電機的角位移和旋轉位置。

2、編碼器的分類？

根據工作原理，亨士樂編碼器可分為增量編碼器和絕對編碼器。增量編碼器將位移轉換為周期性電信號，然后將該電信號轉換為計數脈沖。脈沖數表示位移。絕對編碼器的每個位置對應于特定的數字代碼，因此其顯示僅與測量的開始和結束位置有關，而與測量的中間過程無關。

增量式編碼器

增量編碼器通常有三個輸出端口，每個端口都是A相和B相輸出。A相和B相之間的脈沖輸出延遲1/4個周期。根據延遲比可以區分正旋轉和負旋轉。此外，通過將A相和B相的上升沿和下降沿作為單個周期脈沖，即每個周期發送一個脈沖，可以執行2倍或4倍頻率Z相。

增量測量方法的網格由周期網格組成。通過計算從點開始的增量（測量步驟）的數量來獲得位置信息。由于必須使用絕對參考點來確定位置值，因此圓形網格碼盤也具有參考點軌跡。

絕對式編碼器

絕對式編碼器對應于一個圓。每個參考角度發送與該角度相對應的唯一二進制值?？梢酝ㄟ^外部環形記錄設備記錄和測量多個位置。

當亨士樂編碼器打開時，可以立即確定位置值，并且可以隨時從隨后的信號處理電子電路讀取位置值。不需要移動軸來執行參考點的歸零操作。絕對位置信息來自圓形網格代碼盤，該代碼盤由一系列絕對代碼組成。單個增量軌跡標記信號可以通過細分生成位置值，也可以生成可選的增量信號。

單個編碼器的絕對位置值每轉重復一次。多圈編碼器還可以區分每次旋轉的位置值。

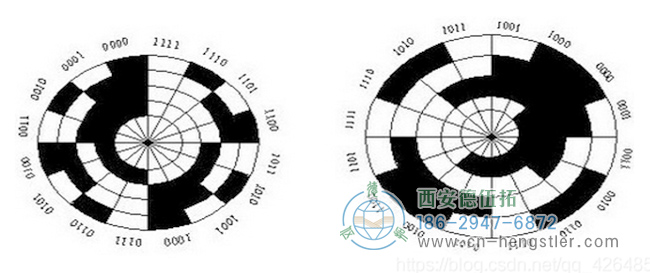

圖2、絕對編碼器圓盤光柵

它們有最大的區別：對于增量編碼器，位置由從零標記計算的脈沖數確定，而絕對編碼器的位置由讀取輸出代碼確定。在一個圓圈中，讀取每個位置的輸出代碼是唯一的，因此當電源斷開時，絕對編碼器不會與實際位置分離。當電源再次打開時，位置指示器仍然是當前和有效的，這與增量式編碼器不同，后者必須搜索零標記。

3、編碼器的工作原理

一種中間有一個軸的光電碼盤，其上有由光電發射和接收設備讀取的環形和深色摩擦線，以獲得組合到A、B、C和D的四組正弦波信號，每一組信號的相位差為90度（相對于一個周期波為360度）。此外，每轉輸出一個Z相脈沖以表示零參考位。

由于A和B之間的相位差為90度，因此可以通過比較相位A和相位B來確定HENGSTLER編碼器的正向旋轉和反向旋轉，并且可以通過零脈沖獲得編碼器的零參考位。編碼器碼盤由玻璃、金屬和塑料制成。玻璃碼盤由沉積在玻璃上的細摩擦線組成。它具有良好的熱穩定性和高精度。金屬碼盤直接連接，無摩擦線，不易碎。然而，由于金屬的厚度，精度有限，其熱穩定性比玻璃差一個數量級。塑料碼盤經濟，成本低，但精度、熱穩定性和使用壽命都很差

分辨率：亨士樂編碼器提供的每360度旋轉的通過線或暗線的數量稱為分辨率，也稱為分析索引，或直接稱為線的數量，通常在每轉5-10000線的范圍內。

4、位置測量和反饋控制原理

編碼器在電梯、機床、材料加工、電機反饋系統以及測量和控制設備中發揮著極其重要的作用。編碼器采用柵格和紅外光源，通過接收器將光信號轉換為TTL（HTL）電信號。通過分析TTL電平頻率和高電平數，可以直接反映電機的旋轉角度和位置

由于角度和位置可以精確測量，亨士樂編碼器和變頻器可以組合成一個封閉的控制系統，使控制更加精確，這就是為什么電梯、機床等可以精確使用的原因

總之，我們知HENGSTLER道編碼器分為增量式與絕對式，將其他信號（如光信號）轉換為可以分析和控制的電信號。我們生活中常見的電梯和機床都是通過電機精確調節的。電信號的反饋控制自然使編碼器和變頻器能夠?qū)崿F(xiàn)精確控制。
