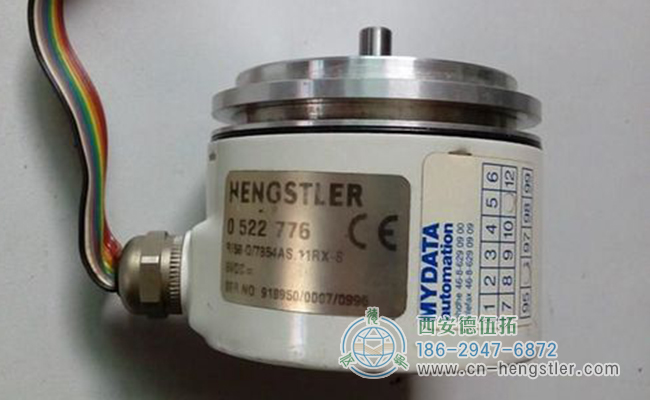

HENGSTLER電機編碼器的工作原理

HENGSTLER編碼器產生電信號后，由數控系統的計算機鑼、可編程邏輯控制器、控制系統等進行處理。這些傳感器主要應用于以下領域：機床、材料加工、電機反饋系統以及測量和控制技術。

光電掃描原理用于轉換編碼器中的角位移。讀取系統基于徑向分度盤的旋轉，該分度盤由交替的半透明窗口和不透明窗口組成。該系統使用紅外光源垂直照射，從而使光將板上的圖像投射到覆蓋有晶格層（稱為準直器）的接收器表面上，該晶格層具有與光盤相同的窗口。



接收器的工作是感受光盤旋轉產生的光變化，然后將光變化轉換為相應的電變化。通常，旋轉編碼器還可以接收返回到變頻器的速度信號，以調整變頻器的輸出數據。

HENGSTLER電機編碼器的工作原理是，均勻分布的帶孔圓盤在旋轉時阻擋光強度的變化，并由光電器件檢測。脈沖代表一定的角度，脈沖頻率代表速度。對于正旋轉和負旋轉，它是通過相位檢測的。

編碼器是一種對信號（如比特流）或數據進行編程并將其轉換為可用于通信、傳輸和存儲的信號的設備。編碼器將角位移或線性位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。根據讀出模式，編碼器可分為接觸式和非接觸式；根據工作原理，編碼器可分為增量編碼器和絕對編碼器。

增量編碼器將位移轉換為周期性電信號，然后將該電信號轉換為計數脈沖。脈沖數表示位移。絕對編碼器的每個位置對應于特定的數字代碼，因此其顯示僅與測量的開始和結束位置有關，而與測量的中間過程無關。

HENGSTLER編碼器由光電模塊和柵格組成，光電模塊的輸出信號有兩組a相和B相，較高的一組有C相和Z相。電機主軸連接到編碼器，以驅動編碼器格盤，旋轉光電模塊，識別格盤旋轉每度輸出多少脈沖。相位AB的脈沖差為90度。該程序通過檢測在階段A和階段B切割時間之后哪個通道為高電平來評估正負方向。
