HENGSTLER編碼器在簾布裁斷機中的應用

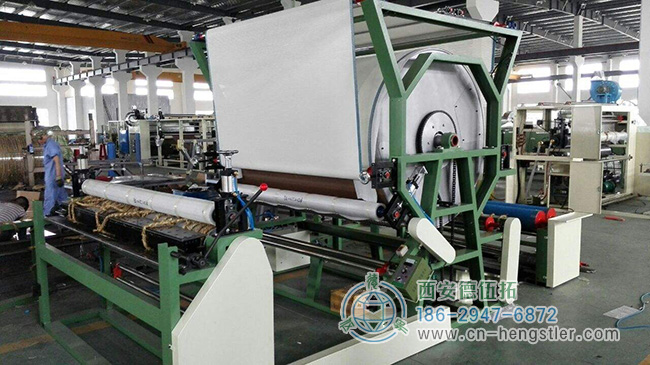

臥式裁斷機是輪胎行業的必要設備之一。它用于將懸掛橡膠后的纖維繩或帆布切割成一定的寬度和角度，以便在成型過程中使用。這機器根據HENGSTLER反饋位置可以精確切割斜交輪胎和子午線輪胎的織物。窗簾帆布的材料類型可以是尼龍、聚酯、人造絲或棉纖維。



該機由導向和存儲裝置、糾偏裝置、切割裝置、輸送裝置、角度測量和調節裝置、空氣管路和電氣部件組成。輸送機和角度測量與調整是設備的主要裝置，直接決定了窗簾的寬度和角度。我公司采用HENGSTLER增量式旋轉編碼器控制幕簾寬度，采用絕對旋轉編碼器控制簾簾角度，完全滿足用戶要求的精度。

輸送機：臥式切割機串式輸送機由交流伺服電機驅動，與亨士樂增量編碼器和PLC配合使用，使串式輸送機在一定范圍內實現高精度無級調速，并具有穩定的定位精度。通過觸摸現實單元來調整切割長度。電纜運行時，長度測量輪驅動旋轉編碼器，發出的光信號由PLC的內置計數器計數。輸送機電機速度的瞬時閾值和停止由PLC計算和比較控制，以實現精確定位。在傳送帶裝置的實際操作中，窗簾屏可能會有回程差，因此我們使用了兩相旋轉編碼器來確保測量的準確性。

角度裝置：

整個控制裝置安裝在這里，可以圍繞垂直主軸旋轉以調整切割角度。主軸由交流電機驅動，中心配有HENGSTLER生產的絕對光電編碼器。當電機驅動主軸旋轉時，光電信號被發送到PLC進行轉換處理，即將格雷碼轉換為二進制碼和BCD碼，并獲得相應的角度。該角度與PLC和觸摸屏顯示單元設置的角度進行比較。首先評估電機的正向旋轉或反向旋轉。旋轉達到設定角度后，停止并通過定位油缸鎖定位置，完成角度的自動調整。

為便于安裝亨士樂編碼器，請?jiān)谟|摸屏上設置角度設置值。該值的含義如下：安裝設備時，首先將角度框架設置為機械絕對零，然后安裝用于角度測量的絕對編碼器，使角度測量值顯示一個小正值，連接編碼器并完成編碼器的安裝。取負值并將其寫入角度設置的零值。此時，數據在角度設置的實際值中顯示為零，從而使電氣角度零點和機械角度零點完全重合。如果角度框架在內部旋轉，則旋轉角度值將與您設置的角度完全匹配。

總結：

通過實際應用可知，這兩種HENGSTLER編碼器測量精度高、精度高，完全滿足了用戶的需求，也得到了用戶的認可。
