如何使用示波器幫助安裝HENGSTLER編碼器

在安裝HENGSTLER編碼器時，為了了解讀取頭和標尺的安裝位置是否合適以及信號質量，可以通過借助示波器觀察A-B信號的正交性（90°的相位差）和信號的振幅來評估安裝機械誤差，最后調整編碼器，以滿足要求。



HENGSTLER編碼器調試模塊焊接。編碼器的標準連接器基本上是D型連接器，9針或15針。例如，線路DB15是公的，DB15插孔用作適配器，用于引導測量信號和電源引腳，以便于供電和觀察輸出信號。

編碼器的電源電壓通常為5VDC±%5；數字或模擬編碼器具有正弦和余弦信號（1Vpp）輸出引腳，用于評估信號質量；A/B引腳是編碼器輸出引腳，它是兩個相差90°的TTL方波信號。

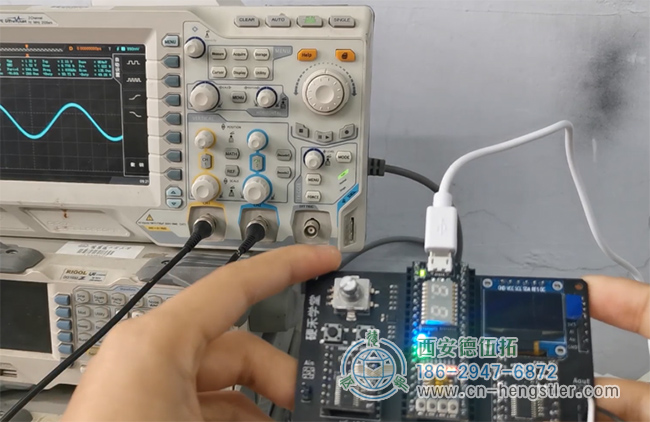

將示波器的雙通道管腳連接到Sin/Cos管腳，將示波器設置為X-Y顯示模式，輕輕移動平臺，觀察示波器上的一個圓圈，并根據情況調整讀取頭的位置。最后，調整圓形圖案，使其接近規則的圓圈，振幅盡可能大。有些HENGSTLER編碼器的允許安裝公差相對較大，在安裝過程中很容易將其調整到適當?shù)臓顟B(tài)。

設置后，將筆連接到A/B引腳，將示波器顯示模式設置為Y-t顯示模式，移動平臺，檢查編碼器輸出信號形狀，并檢查調試。

到目前為止，HENGSTLER編碼器的安裝和設置已經完成。如果附近沒有示波器，也可以使用編碼器調試工具。編碼器信號和編碼器狀態的顯示在上位機界面中清晰可見。對于可編程模型，編碼器分辨率的輸出頻率等參數也可以容易地改變。
