亨士樂光電編碼器的結構解析

用戶是如何確定HENGSTLER編碼器的旋轉方向、旋轉位置和旋轉速度的呢？這次我們使用一個光電編碼器的結構組成來做一個簡短的解釋。

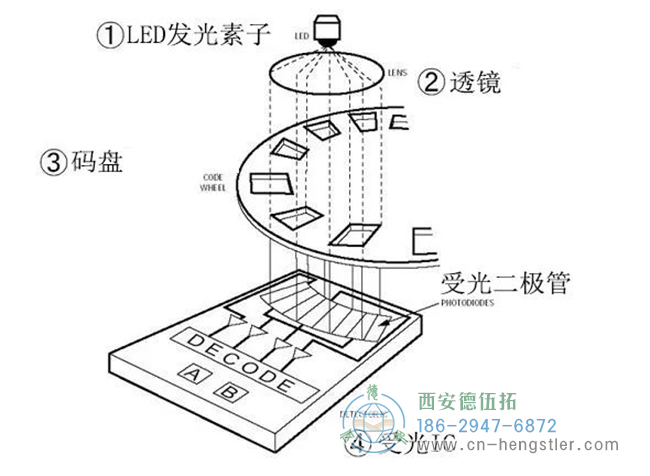

光電編碼器主要由四部分組成：①LED發光元件；②透鏡；③碼盤；②光接收IC。

首先，LED光元件的光是無序光。光通過透鏡集中并轉換成定向光。在代碼標簽上，幾個矩形的孔被均勻地打開（光和光）。光接收IC上的發光二極管和其他電子元件由信號轉換的電子部分處理，最終輸出“A相”和“B相”的兩個方波。

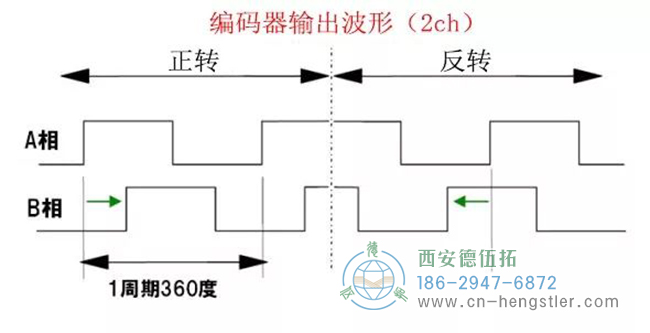

相同相位A和相位B的相位關系是通用的，相同相位A與相位B相差1/4周期輸出。通過處理相位A和相位B的編碼器輸出，可以清楚地跟蹤電機的旋轉方向、位置和速度。然后我們將討論如何識別它們。

亨士樂編碼器旋轉方向的檢測

編碼器軸的旋轉方向可以通過檢測相位A和相位B的出現順序來確定。例如，如果亨士樂編碼器碼盤順時針旋轉，相位B隨后出現為相位A。如果碼盤逆時針旋轉，則相位B出現在相位A之前。這樣的結構不僅可以用于確定旋轉方向，而且還用于確定水平行駛時的移動方向。

亨士樂編碼器旋轉位置的檢測

碼盤（光柵盤）是一個具有一定直徑的圓形板，分為幾個矩形孔。這里我們一周測量360個矩形孔。由于每個矩形孔都發出脈沖信號，因此可以識別出每個脈沖對應于一度的旋轉位置。如果圓3600周圍有矩形孔，則可以以相同的方式檢測0.1度的角度。

亨士樂編碼器旋轉速度的檢測

測量編碼器輸出的脈沖頻率和編碼器分辨率，然后根據以下公式計算編碼器速度。

轉速（r/min）=（脈沖頻率/分辨率）*60

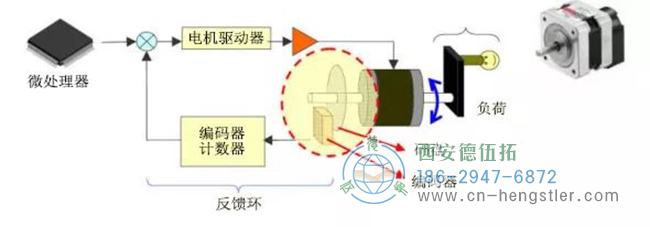

使用HENGSTLER旋轉編碼器，可以靈活控制電機的旋轉方向、位置和速度。如圖4所示，微處理器發送控制信號以驅動電機，安裝在電機軸上的編碼器輸出信號。之后，編碼器計數器用于處理編碼器輸出，并將其與微處理器控制信號進行比較。通過比較驅動電機的控制信號和電機旋轉的結果，僅向電機提供目標轉數所需的功率。這種封閉結構中的比較計算形式稱為閉環。



實現高精度操作

此時，我們需要對編碼器的工作原理有一個大致的了解。現在我們回到HENGSTLER編碼器的其他應用。

如果有人問你編碼器是做什么的？簡單的答案是測量旋轉或移動物體的運動方向、數量和角度。所以一般來說，編碼器的應用，我們可以引用電機驅動的機器。

然而，范圍似乎太廣了。更準確地說，機械設備具有高精度操作。對于電風扇等家用電器，無刷電機沒有問題，因此不需要編碼。相反，由于對高精度操作的要求，編碼器廣泛應用于工業機器人、AGV、模塊和其他工業設備。

此外，本文開頭介紹的電梯還將使用編碼器，用于對自動移動要求較高的設備。近年來，HENGSTLER編碼器在混合動力電動汽車和電動汽車中的應用越來越廣泛。
