增量編碼器是怎么判斷正反轉的

Hengstler編碼器判斷正反轉是為了實現對其旋轉方向的精確感知和控制。在多種應用場景中，如機械設備、機器人、自動化生產線等，了解編碼器的旋轉方向?qū)τ诳刂葡到y(tǒng)至關重要。通過判斷正反轉，控制系統能夠準確地執行相應的動作，實現精準定位、速度控制等功能，從而提高設備的運行效率和穩定性。

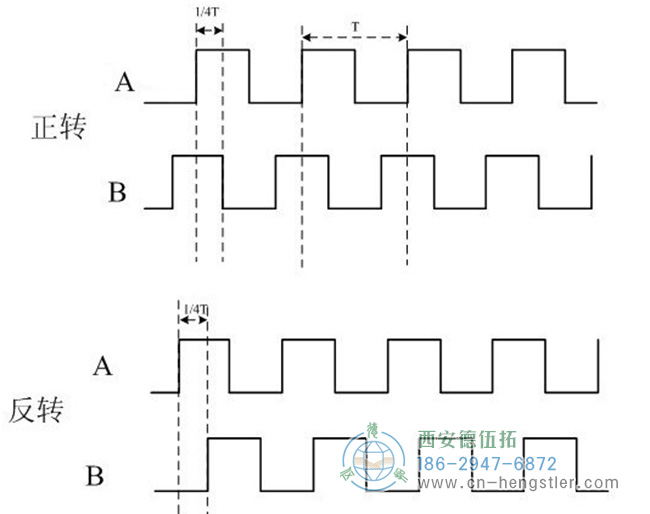

圖為增量編碼器正轉和反轉的波形圖

亨士樂增量編碼器判斷正反轉主要依賴于其內部光電轉換原理輸出的三組方波脈沖信號：A相、B相和Z相。

其中，A相和B相脈沖的相位相差90°，這使得編碼器能夠方便地判斷出旋轉方向。具體來說，當A相輸出為下降沿時，如果B相出現一個高電平，那么這就是順時針旋轉；而如果B相出現一個低電平，那么這就是逆時針方向旋轉。這就是所謂的邊沿觸發判斷方法。

另外，也可以采用比較法來判斷正反轉。在一個脈沖周期內，A、B相的輸出有四種運動時序，正轉時為11、01、00、10，反轉時為11、10、00、01。通過保存這些輸出值，并與下一個A、B相的輸出值進行比較，就可以得出運動方向。

因此，Hengstler增量編碼器正是利用A相和B相脈沖的相位關系以及脈沖信號的時序特性來判斷正反轉的。這種方法對產品的要求較高，但誤碼率低，且易于實現。

請注意，增量編碼器的工作原理可能因具體型號和制造商的不同而有所差異，因此在實際應用中，建議參考亨士樂具體產品的技術手冊樣本或咨詢代理商以獲取準確的信息回復。
