亨士樂增量編碼器倍頻的實現原理

大家都知道編碼器的倍頻技術可以提高輸出信號的精度，那么今天Hengstler代理商西安德伍拓就為大家介紹一下增量編碼器倍頻的實現原理主要涉及到編碼器信號的處理和倍頻電路或算法的應用。

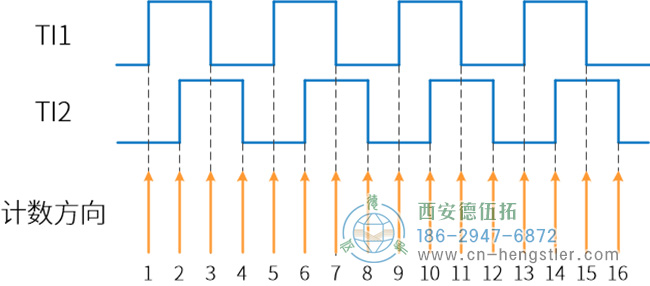

圖為亨士樂增量編碼器輸出的波形圖解析倍頻原理

增量編碼器通常包含一個隨轉軸轉動的碼盤，在碼盤上有均勻的刻線。在碼盤兩側分別放置光源和光敏元件。當碼盤隨著轉軸轉動時，每當光源透過孔打到光敏元件上，就產生一個脈沖信號。這個脈沖信號的頻率與碼盤的轉速成正比，即轉速越快，產生的脈沖信號頻率越高。

為了實現倍頻，需要對這些脈沖信號進行處理。一種常見的方法是使用電子電路或數字信號處理器（DSP）來捕獲和處理這些脈沖信號。

在電子電路中，Hengstler編碼器倍頻的實現通常依賴于特定的邏輯門電路或定時器配置。例如，在STM32中，可以通過配置定時器為正交編碼接口，從而實現對亨士樂編碼器A、B相的上升沿和下降沿均捕獲。這樣，每當編碼器轉動一圈，可以捕獲到更多的脈沖信號，從而實現倍頻。

在數字信號處理中，倍頻的實現則依賴于算法。通過對捕獲的脈沖信號進行計數和運算，可以生成頻率更高的脈沖信號。這種方法通常需要更復雜的編程和計算，但可以實現更高的精度和靈活性。

總的來說，增量編碼器倍頻的實現原理是通過捕獲和處理編碼器產生的脈沖信號，生成頻率更高的信號。這種方法可以提高測量精度和響應速度，從而滿足各種應用需求。需要注意的是，具體的實現方式可能因不同的硬件和軟件平臺而有所差異。
