詳解亨士樂實心軸編碼器安裝過程與注意事項

實心軸編碼器的安裝是一項需要精確操作的工作，涉及到設備的整體結構、工作環境以及測量要求等多個方面。以下是關于Hengstler實心軸編碼器安裝步驟的詳細介紹：

首先，確定亨士樂編碼器的安裝位置是至關重要的。這需要根據設備情況和測量要求，綜合考慮設備的整體結構、工作環境以及測量角度等因素，從而確定最佳的安裝位置。在此過程中，確保編碼器能夠準確、穩定地測量轉動角度是關鍵。

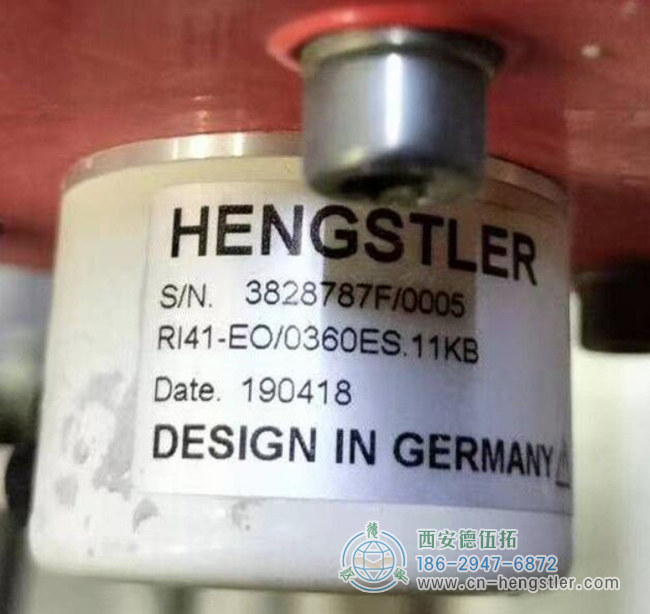

圖為亨士樂RI41-EO系列實心軸輕載增量編碼器的使用照片

接下來，安裝支架和固定座。將Hengstler編碼器支架和固定座安裝到設備上，確保安裝位置和角度的準確性。支架的固定性對于編碼器的穩定運行至關重要，因此需要確保支架安裝牢固，不易松動。

然后，調整實心軸編碼器的位置和角度。這一步需要精細操作，使編碼器的中心線與實際轉軸的軸心線重合，并確保安裝角度正確。這是確保編碼器測量精度的關鍵步驟，需要仔細進行。

完成位置和角度的調整后，接下來是連接電纜。將亨士樂編碼器連接電纜接在安裝好的接插座上，并進行連接測試。在連接電纜時，需要注意電纜長度、防護措施等問題，以確保連接的安全性和穩定性。

此外，根據實際需要，可能還需要調整編碼器的靈敏度。這需要根據安裝位置和旋轉角度等因素進行合理的調整，以達到最佳的測量效果。

在整個安裝過程中，還需要注意一些事項。例如，Hengstler編碼器軸與用戶端輸出軸之間應采用彈性軟連接，以避免因用戶軸的串動、跳動造成亨士樂亨士樂編碼器軸系和碼盤的損壞。同時，安裝時應注意允許的軸負載，不得超過極限負載，以保證編碼器的穩定運行。

綜上所述，實心軸編碼器的安裝是一項需要細心、精確操作的工作。只有嚴格按照步驟進行，并注意相關事項，才能確保編碼器的安裝質量和使用效果。
