圖解HENGSLTER編碼器正確的法蘭安裝方式。

HENGSLTER編碼器大概分為實心軸編碼器，空心軸（也稱為通孔）編碼器，盲孔編碼器跟據其自身的特點以及安裝環境來看，安裝方式大概分為以下幾種，通過連軸器，法蘭、假軸，力矩臂，彈簧片來將編碼器與設備相連。西安德伍拓自動化傳動系統有限公司作為HENGSLTER的代理商，這里為大家分享各種不同編碼器的通過法蘭安裝的詳情。

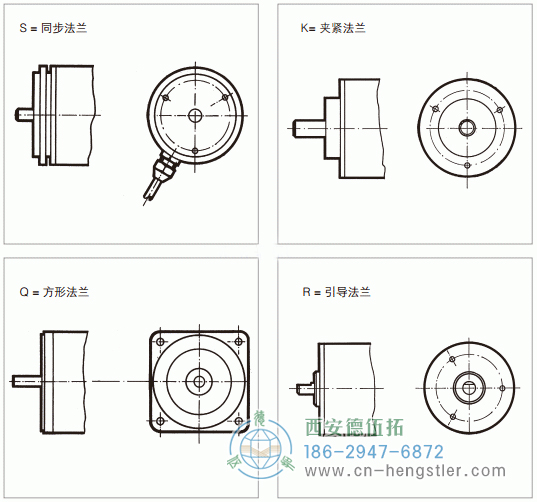

法蘭型式概述

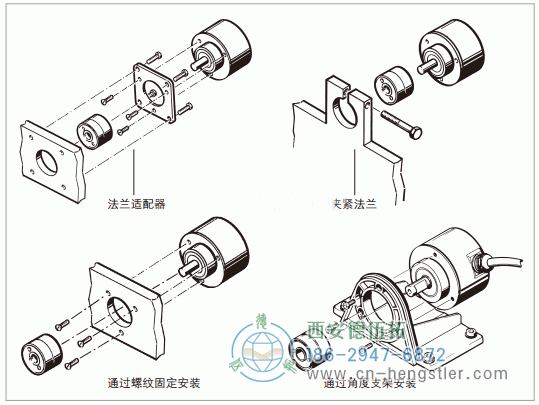

帶夾緊法蘭的軸編碼器

帶夾緊法蘭的軸編碼器可用下列方法安裝：
● 通過各種法蘭適配器
● 通過夾緊法蘭自身
● 通過表面上的螺紋固定
● 通過角度支架
編碼器外殼通過夾緊法蘭對中。

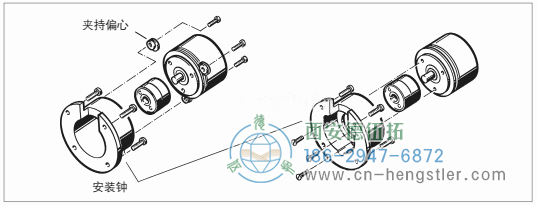

帶同步法蘭的軸編碼器

帶同步法蘭的軸編碼器可通過以下兩種方法安裝：
● 通過同步法蘭和三個夾緊偏心
● 通過表面上的螺紋固定
編碼器通過法蘭上的對準中心凸緣對中。

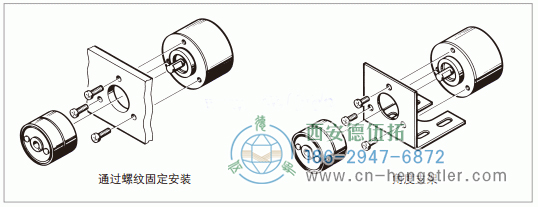

帶方形法蘭的軸編碼器

帶方形法蘭的軸編碼器可通過下列兩種方法安裝：
● 通過表面上的螺紋固定
● 通過角度支架
編碼器通過法蘭上的對準中心凸緣對中。

帶引導法蘭的軸編碼器

帶引導法蘭的軸編碼器可通過下列兩種方法安裝：
● 通過表面上的螺紋固定
● 通過角度支架
編碼器通過法蘭上的對準中心凸緣對中。

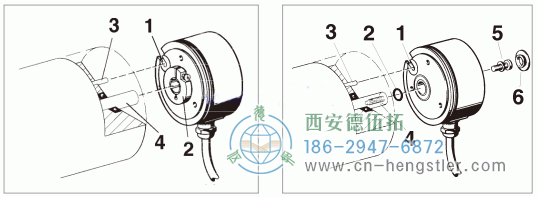

有空心軸的軸編碼器（RI 58-D/G）

F、D 型的安裝 ( 夾緊軸 )
1 扭矩支撐
2 帶十字花螺釘的夾緊環
3 直插腳
4 驅動軸
E 型的安裝 ( 盲軸 )
1 扭矩支撐
2 0- 環
3 直插腳
4 帶螺紋孔的驅動軸
5 帶彈簧墊圈的 M4 螺釘
6 帽

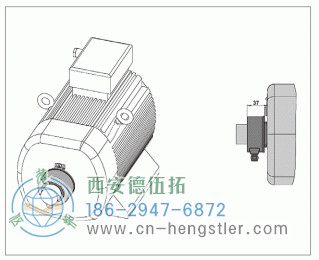

有空心軸的軸編碼器（RI 76、RI 80-E、AC 110）

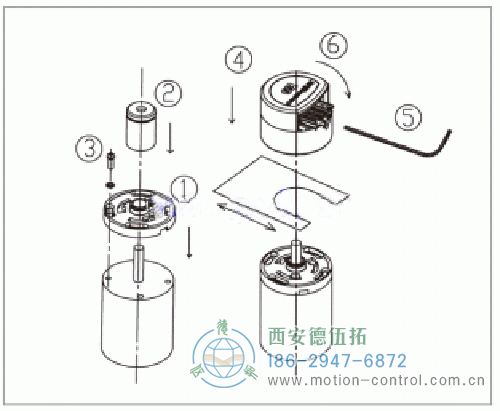

有空心軸的電動機軸編碼器（E9、M9）

1 將編碼器的底座放到電動機后部金屬板上。
2 將定中工具安裝到電動機軸上，將底部金屬板與軸對中。
3 安裝提供的五金件并擰緊，以固定底部金屬板。將定中工具撤走。
4 用 3x120’卡銷在底板相應的槽口中將編碼器定位并安裝到底部金屬板上。從連接器的另一面將缺口薄片在底部金屬板和編碼器之間插入。
5 將六角扳手放入編碼輪定位螺釘上。一邊用扳手擰緊定位螺釘，一邊用扳手將編碼輪向下推到缺口薄片處。
6 將缺口薄片移開，向下推并將編碼器順時針旋轉 30?，將其鎖定在適當的位置。

有實心軸的軸編碼器

通過聯軸器將實心軸編碼器和軸連接在一起。聯軸器補償軸向移動和編碼器軸和驅動軸之間的中心線偏移，因而防止HENGSLTER編碼器軸承過載。

例：彎箍機編碼器通過法蘭安裝的方法

1、首先利用編碼器法蘭端面的安裝孔，來實現編碼器與安裝支架的固定。
2、其次利用夾緊法蘭的安裝凸臺，通過夾具來實現編碼器與安裝支架的固定。
3、最后利用同步法蘭的夾緊槽，通過偏心夾具來實現編碼器與安裝支架的固定。
