亨士樂編碼器是如何做到精確測量電機位置的？

生活中經常使用的電梯是如何將人們精確地帶到預定樓層的？這臺機床到底是如何切割材料的？伺服電機如何確保旋轉位置精度？所有這些都源于一個工件——編碼器，但什么是編碼器？他到底是如何測量發動機的位置的？今天西安德伍拓就來談?wù)劸幋a器精確測量電機位置的一些知識。


1、什么是編碼器？

編碼器是一種將信號或數據編譯并轉換為可用于通信、傳輸和存儲的波形的設備。編碼器將角位移或線性位移轉換為電信號，前者稱為碼盤，后者稱為碼尺。它是一種廣泛應用于工業中的電機定位裝置，能夠準確地檢測電機的角位移和旋轉位置。

2、編碼器分類

根據工作原理，編碼器可分為兩類：增量編碼器和絕對編碼器。增量編碼器將位移轉換為周期性電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。絕對編碼器的每個位置對應一個特定的數字代碼，因此其指示僅與測量的開始和結束位置有關，與測量的中間過程無關。

增量式編碼器

增量編碼器通常有3個輸出端口，即A相位、B相位和Z相位輸出。A相和B相之間的脈沖輸出延遲1/4個周期。根據延遲關系可以區分正反轉。取A相和B相的上升沿和下降沿，頻率可以乘以2或4；

增量測量法的網格由周期網格組成。位置信息是通過計算從一個點開始的增量（測量步數）來獲得的。由于必須使用絕對參考點來確定位置值，旋轉編碼器也有一個參考點軌跡。

絕對值編碼器

絕對編碼器對應一個圓，每個參考的角度輸出一個與該角度對應的唯一二進制值，外圓標記裝置可以記錄和測量多個位置。

當旋轉編碼器打開時，位置值立即可用，并可由下游信號處理電子設備讀取。無需移動軸即可執行原點返回。絕對位置信息來自由一系列絕對代碼組成的圓形編碼器盤。細分單獨的增量軌道信號以生成位置值；也可以選擇生成增量信號。

單圈編碼器的絕對位置值信息在每次旋轉時重復。多圈編碼器還可以區分每轉的位置值。

它們有最大的區別：對于增量編碼器，位置由從零位開始計數的脈沖數決定，而對于絕對編碼器，位置由讀取輸出代碼決定。讀取每個位置的輸出代碼在一圈內是唯一的，因此如果電源中斷，絕對編碼器將不會與實際位置斷開。當電源再次打開時，位置顯示仍然是最新的和有效的，這與增量編碼器不同，增量編碼器必須達到零位。

3、編碼器的工作原理

四組正弦波信號由一個中心軸上有環形和暗劃線的光電碼盤獲得，并由光電發射和接收設備讀取，對于a、B、C、D，每個正弦波的相位差為90度（相對于一個周期360度），C和D信號被反轉并疊加在A和B相位上，以增強穩定信號，此外，每轉一圈都有一個Z相位脈沖輸出，代表零參考位。

由于相位A和B相差90度，因此可以通過比較相位A或相位B來預先判斷編碼器的正向旋轉和反向旋轉，并且可以通過零脈沖獲得編碼器的零參考位置。編碼盤的材料有玻璃、金屬和塑料。玻璃碼盤是應用在玻璃上的一條細刻線，具有良好的熱穩定性和高精度。但由于金屬具有一定的厚度，其精度受到限制，其熱穩定性比玻璃低一個數量級。塑料碼盤經濟、成本低，但其精度、熱穩定性和耐久性較差。

分辨率——編碼器每360度旋轉提供的通過數或暗線數稱為分辨率，也稱為分辨率分割，或直接指多少線，通常為每旋轉5到10000線。

4、位置測量和反饋控制原理

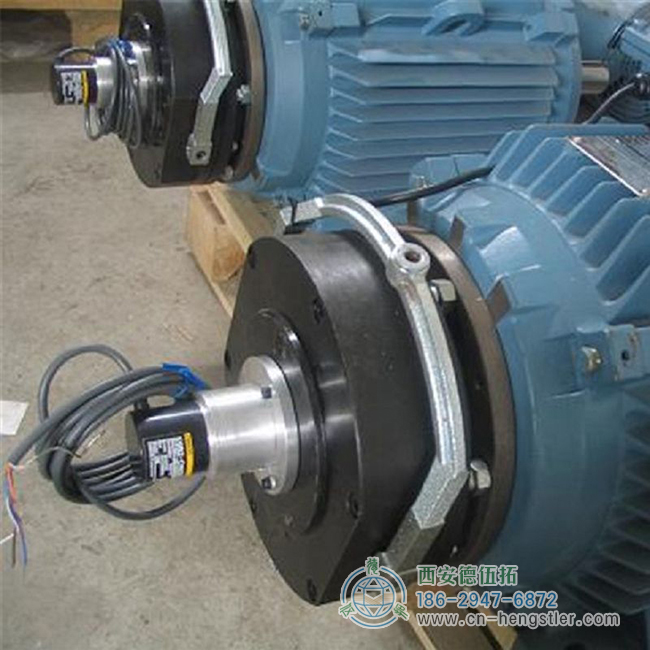

編碼器在電梯、機床、材料加工、電機反饋系統以及測量和控制設備中起著極其重要的作用。編碼器使用光柵和紅外光源通過接收器將光信號轉換為TTL（HTL）電信號。通過分析TTL電平頻率和高電平數，可以直觀地回放電機的旋轉角度和旋轉位置。

由于角度和位置可以精確測量，編碼器和逆變器可以組成閉環控制系統，使控制更精確，這就是為什么電梯、機床等可以如此精確地使用。

總之，我們知道編碼器根據其結構分為兩種類型：增量和絕對，它們也將其他信號（如光信號）轉換為可以分析和控制的電信號。我們生活中常用的電梯和機床正是基于對電機的精確調整。通過電信號的反饋控制，Hengstler編碼器與逆變器一起工作，自然實現精確控制。
