一些增量脈沖編碼器電路的常見故障解析

編輯:Hengstler(亨士樂)編碼器    發布時間:2023-06-25 10:47:34

摘要:Hengstler脈沖編碼器是具有圓形網格的光脈沖編碼器。每轉產生1024個脈沖,光由光源G發出,當光線通過圓形網格和指示器網格的線型時,在光電元件上形成摩爾紋條,根據正弦定律分布成明暗,當圓形網格隨電機旋轉時, 摩爾紋條也相應地移動(圓形網格旋轉,改變,摩爾紋條的移動方向也改變)。

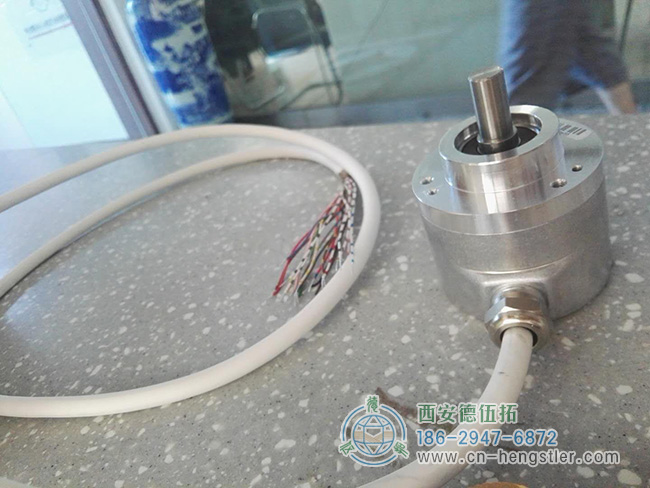

一些增量脈沖編碼器電路的常見故障解析

為了保證數控機床的加工精度要求,數控機床控制系統中的檢測裝置是數控機床的重要組成部分,Hengstler增量編碼器用于精確測量工作臺的位移或螺紋主軸的角度,并將測量結果返回給控制系統。建立完善的閉環數控系統是數控機床保證加工精度的前提,亨士樂編碼器等精密檢測設備是數控機床加工精度的重要保證。

一些增量脈沖編碼器電路的常見故障解析

脈沖編碼器是旋轉脈沖編碼器。它將機械角轉換為電脈沖,是一種常用的角度位移傳感器。光電脈沖編碼器有三種類型,接觸式和電磁感應型,光電類型的精度和可靠性優于其他兩種,因此在數控機床上僅使用光電脈沖編碼器。

亨士樂增量式光脈沖編碼器的原始結構是光電盤。圓盤的周長分為相等的透明和不透明部分,圓盤與工作軸一起旋轉。此外,還有一層實心扇形薄膜,其平行于圓盤放置,并設有定向間隙(或分裂組)。當光通過這兩個不透明和不透明的相對運動部分時,光電元件接收到的光通量也會不時不斷變化(近似為正弦信號),經過電路變換的放大和整形后成為脈沖信號。通過測量脈沖的數量和頻率,可以測量工作波的角度和速度。

Hengstler高精度脈沖編碼器需要增加光電盤圓周周圍的等分試樣狹縫的密度,這實際上變成了一條圓形網格線。它的制造工藝是用真空鍍膜工藝——一層不透明的金屬膜——涂上一定直徑的玻璃片,然后涂上一層均勻的感光材料,然后用精確的照相腐蝕工藝,沿著圓周形成透光率與不透明分界線等距的徑向線圖案。相鄰的透光率和不透明的光圖案形成間距P。此外,在圓盤內圈的不透明環上刻有半透明條,用于產生脈沖信號Z。轉向信號燈網格上有兩條線段A和B,每組線之間的距離與圓形網格相同,A組和B組的線彼此偏移1/4斜率。指標網格連接到平行于圓形網格線型的底座上,兩者之間保持較小的距離。當圓形網格旋轉時,光線穿過兩個網格的線性部分,形成明暗條紋,被光電元件接受產生類似于正弦波的電信號,通過轉換電路將其轉換為測量脈沖,其分辨率取決于圓形網格的圓中的線數和測量線的分頻倍數。

Hengstler脈沖編碼器是具有圓形網格的光脈沖編碼器。每轉產生1024個脈沖,光由光源G發出,當光線通過圓形網格和指示器網格的線型時,在光電元件上形成摩爾紋條,根據正弦定律分布成明暗,當圓形網格隨電機旋轉時, 摩爾紋條也相應地移動(圓形網格旋轉,改變,摩爾紋條的移動方向也改變)。光電元件上的光強度發生變化,光電元件將變化的光信號轉換為接近正弦波的電信號。D1和D3為A組,D2和D4為B組,每組兩個光電元件在摩爾紋條上相應位置的相位差為180°,兩組對應的分量D1和D2(D3和D4)相位為90°。兩組光電元件產生相位差為90°的正弦波信號,如圖4所示,兩組信號分別添加到電壓比較器A1和A2中。以圖4中的A階段為例,分析信號傳輸過程。在正弦波的正半衰時,IC1(引腳LM339N9)在A1的同相端為高電平,IC1(引腳8)在反相端為低電平,高(+5V)通過比較器A1IC1(引腳14)輸出。相反,在正弦波的負半周期中,IC1(引腳9)在同相端為低電平,IC1(引腳8)在反相端子上為高電平,(引腳14)輸出低電平(OV),A1的輸出IC1(引腳14)直接發送到IC2的引腳3和45(KS74HCTLS12N)(用于三個輸入的緊急門, 三個輸入端子一起用作非柵極電路),IC2的6引腳輸出通過R13發送到IC3的第7引腳(MC3487N),并由功率放大器處理。它從IC3的引腳5和6輸出,引腳6的輸出信號與輸入信號同相,引腳5的輸出信號與輸入信號異相。

Z相是光電元件D5產生的角動量,用于產生機床的參考點。通常,數控機床的機械參考點與每個軸的亨士樂脈沖編碼器發送的Z相位脈沖的位置重合。當數控車床的主軸電機轉向機械參考點時,光電元件D5接收光信號,電壓比較器A3的反相端IC1(4針)低電平,A3的同相端IC1(5針)被R9和R10分頻為固定電壓,此時A3輸出IC1(2針)高電平。IC1(引腳2)的輸出通過R15發送到IC3(引腳9),引腳110輸出為高電平,引腳11輸出為低電平。當主軸電機離開參考點時,A3輸出IC1(2針)為低電平,IC1(2針)的輸出通過R35發送到IC15(9針),此時IC310引腳輸出為低電平,引腳11輸出為高電平。

在應用中,Hengstler編碼器輸出的A、B和方波被引入位置控制回路,并在方向解析和乘法后被放大為代表位移的測量脈沖。變頻器成為與頻率成比例的電壓,并作為速度反饋信號饋送到速度控制器進行速度調整。

數控檢測系統的種類很多,這里介紹Hengstler光電脈沖編碼器的原理圖,介紹亨士樂編碼器的結構和工作原理,詳細分析和繪制電路中各點在正向旋轉過程中的信號波形。信號的傳輸路徑由誤差分析解釋。從光源、光電元件到信息處理電路,都根據原理進行了仔細分析,力求通俗易懂。

了解更多編碼器相關知識,敬請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務,盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失,采取拉線上+拉線下服務的服務形式,幫助企業解決技術難題。
