Hengstler多圈絕對值編碼器在旋轉了最大圈數后怎么辦？

Hengstler多圈絕對值編碼器最高可達25位（每轉12位，每轉13位），這意味著它可以旋轉8192次。您可以計算出8192圈可以旋轉多長時間，然后將亨士樂編碼器系統參數設置為重置或重置一段合理的時間，使其長時間運行。



其實這是一個非常有趣的問題。根據亨士樂多圈絕對值編碼器的原理，這個問題的答案必須分為兩種類型：

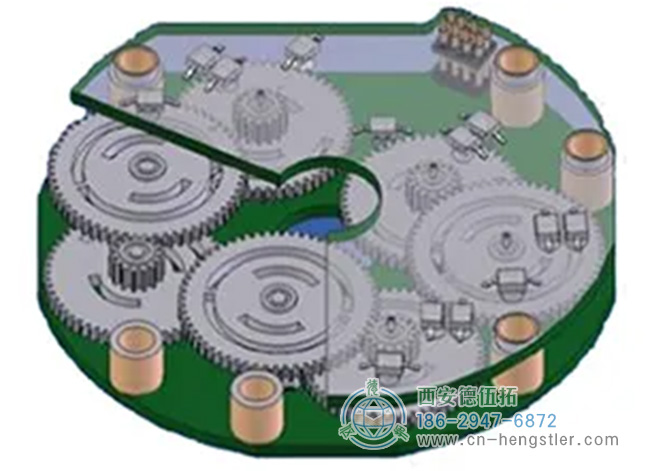

機械齒輪式多圈絕對值編碼器

這種類型的編碼器使用機械齒輪來實現多圈絕對讀數。最大旋轉次數通常為4096次（12bit），超過4096次旋轉后，不會歸零，而是重復輸出4096次的最大值。因此，這種類型的編碼器在超過4096之后失敗，即使它沒有達到多匝絕對值公式；

電池脈沖計數式多圈絕對值編碼器

這種帶電池計數的多匝絕對編碼器本質上是單匝絕對編碼器。除了Hengstler編碼器本身，它還配有一個額外的電池和嵌入式電子計數器，在旋轉旋轉時輸出相應的脈沖記錄旋轉次數。使用這一原理的多圈絕對值編碼器理論上沒有最大轉數（通常不會達到計數器溢出的工作條件），但缺點是需要在一定時間內手動更換電池。如果電池沒電，電表就會失去電，所謂的絕對值公式就會失效；

上述兩種類型包括市場上幾乎所有的多匝絕對編碼器。

另一種是基于威根效應，Hengstler編碼器可以在沒有機械部件或電池的情況下實現絕對多次旋轉。一般來說，原理是亨士樂編碼器的運動軸通過專門調整的導線產生能量，這些導線觸發某些儀表并將數據寫入非易失性存儲器。當然，這只是地平線的延伸。目前，作者還沒有看到任何基于這一原理的實際應用（一些評論添加了維甘效應傳感器的實際用例）。
