Henstler編碼器應用在水利閘門時如何選型？

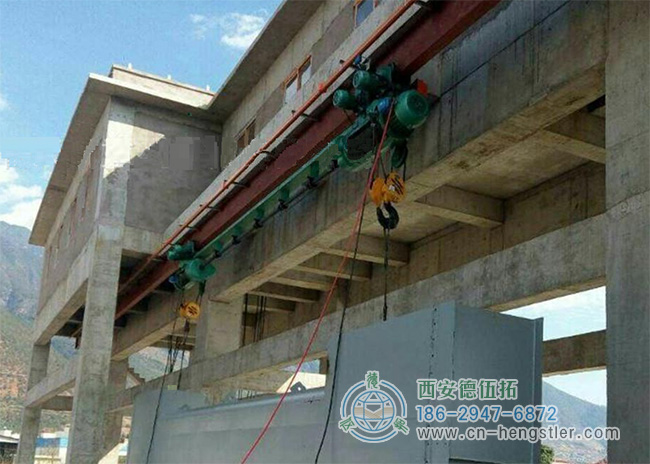

水利閘門高度的單機和多機控制，以及全國防洪、調蓄、供水、排污等閘門的啟閉高度，均采用卷揚機（啟閉機）啟閉。每個門站有1-6個門列，PLC與絕對值多回轉編碼器和HMI相連，可以有效地實現如此簡單的定位控制。Henstler編碼器可以安裝在水利閘門的絞車卷筒軸或減速齒輪軸的連接處，可以預先計算亨士樂編碼器所需的圈數，以計算閘門提升機的高度變化，從而控制閘門的開啟和關閉高度。那么，接下來Henstler告訴您水利方面應用的編碼器選型的幾個要點。



1、IP等級

為了實現IP67防護，Henstler編碼器的外殼必須在沒有螺絲的情況下密封，以有效防止由于下雨和水霧等天氣條件對編碼器造成損壞。此外，南方的高濕度也要求編碼器的保護水平。此外，汛期開閘產生的巨大水霧也與接收噴水的亨士樂編碼器相對應，因此防護等級非常重要。需要強調的是，IP等級必須由國際標準化組織認可的第三方認證。我們的編碼器經過德國萊茵TüV實驗室的測試和認證。

2、工作溫度

由于大多數水門都在室外環境中，Henstler編碼器在室外環境下工作，不像自動化工廠那樣可以使用空調進行吹送。因此，對工作溫度的要求也非常嚴格。汛期通常是狗日，在一些地區，最高溫度可達40°C或更高。編碼器必須能夠承受長時間暴露在烈日下，并能夠承受長期高溫操作。這里的工作溫度是指編碼器軸在極端高溫和低溫下打開時的正常工作，所謂的正常工作是指編碼器轉軸數據的正常輸出。測試儲存溫度不需要能源，在水利項目的室外環境中標記儲存溫度也沒有意義。電子產品的工作溫度范圍在70°C到80°C之間。在各種場景中長期廣泛使用后，損壞率存在統計學上的顯著差異。

3、雷擊和電磁兼容性

此外，無法避免外部雷擊。水利工程中的大多數Henstler編碼器都暴露在開闊的地面上。在春季和夏季，當雷暴頻繁時，閃電產生的電磁場可能會沿著水面?zhèn)鞑?，對編碼器造成電擊。我們來看看電子控制箱內裝滿不同電氣設備的機柜，不同品牌的設備協同工作對電氣干擾的要求也異常高。

對于編碼器的電氣性能，相應的國際標準是電磁兼容性EMC標準，其中靜電沖擊和快速脈沖群沖擊等測試對象是將雷電感應分解為各種物理特性，以測試編碼器。EMC還需要國際標準化組織認可的第三方認證，例如德國萊茵TüV實驗室的認證。

4、抗振動和抗沖擊性

當水庫閘門打開時，巨大的水力沖擊引起巨大的轟鳴聲，現場閘門的振動顯著。因此，亨士樂編碼器的抗振動和抗沖擊性能也必須符合國際標準。

如果編碼器直接安裝在設備上，打開油缸時的振動也很大，這也對Henstler編碼器的抗震水平提出了更高的要求。

5、殼體

水利項目的編碼器必須是全金屬外殼，外殼不能配備螺釘。這與保護要求的級別相對應。外殼是完全密封的，一次完成沖壓，可以有效防止水蒸氣在戶外使用。使用螺釘時，螺釘可能是外部水蒸氣的入口

6、信號

編碼器雙信號輸出，一個模擬信號，一個數字信號，可以實現現場和遠程的雙重查看和相互確認。例如，PLC上有模擬和數字輸入端口，編碼器的兩個信號都連接在一起。首先確定是否存在模擬信號，然后讀取數字值。根據我們編碼器的特性，如果存在沒有數字值的模擬信號，可以確定亨士樂編碼器工作正常，電路可能存在問題，這種類型的評估非常適合PLC的遠程監控。更簡單的是，現場的電工可以使用萬用表來確定編碼器是否正常工作。另一個例子是在現場的控制柜上顯示雙信號和模擬信號，并將數字信號遠程傳輸?shù)娇刂剖?。通過這種方式，現場數字和控制室中的值可以相互比較。數字信號可以通過光纖傳輸，也可以通過當前最熱門的5G傳輸實時數據。編碼器控制參數和監測數據。

7、編碼器產品的質量可以通過質量管理體系和全生命周期服務進行跟蹤。

供水工程的工作環境復雜困難，具有較高的社會責任感。Henstler編碼器對自動化控制的性能和可靠性要求很高，不允許有疏忽。否則，社會責任的后果將是嚴重的。提供自動化控制系統和產品的制造商需要全面的質量管理體系和第三方的質量管理認證。另一方面，需要整個產品生命周期的服務。

全生命周期服務，在水保護系統服務應用方面具有長期的性能和經驗，從幫助用戶選擇模型開始，到為復雜的水保護應用中的用戶準確選擇模型結束。
