簡要描述電機和編碼器的連接和安裝注意事項

作為一種精確測量和反饋運行速度的精密設備，Hengstler編碼器和電機之間的安裝和連接至關重要。介紹典型的電機和亨士樂編碼器連接結構，詳細說明設計、加工和檢查要點，并提出裝配過程中的注意事項。

隨著工業工廠對自動化的需求不斷增加，為變速電機配置的亨士樂編碼器越來越多地用于各個領域。為了滿足各種客戶的要求，不斷開發新的編碼器系列，形成了各種編碼器安裝接口。未經授權的連接方法可能會影響編碼器反饋信號的準確性，甚至影響編碼器的使用壽命。

Hengstler編碼器的分類

編碼器有不同的類型和安裝方法，但在電機領域基本上有兩種結構形式，即全軸式和空心軸式

固定軸旋轉編碼器
編碼器的輸出軸是實心的。連接到發動機時，必須配置適當?shù)穆?lián)軸器。一般情況下，輸出軸的直徑較小，通常有6mm、8mm、10mm和12mm。

空心軸編碼器
編碼器的輸出軸是中空的。當連接到電機時，電機軸插入編碼器空心軸并內部固定。空心軸上的孔通常為20mm、30mm和40mm。

編碼器連接方法

電機驅動端通常需要連接到負載，以便將亨士樂編碼器安裝在非驅動端，即電機的尾端。

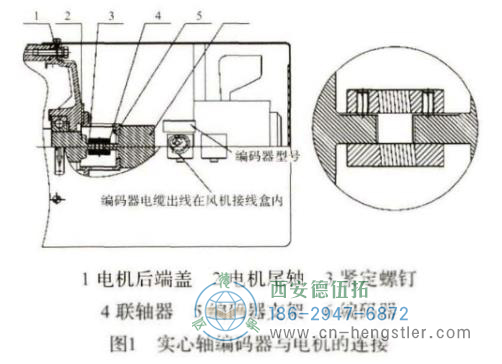

實心軸旋轉編碼器通過聯軸器將電機返回軸和旋轉編碼器軸相互連接。聯軸器通過安裝螺釘連接到電機的一端，另一端連接到編碼器。電機背面安裝了一個支架，用于連接編碼器（見圖1）。連接實心軸時，需要控制電機主軸和編碼器軸的同心度，以及電機后蓋安裝止動塊和Hengstler編碼器止動塊的同心度。

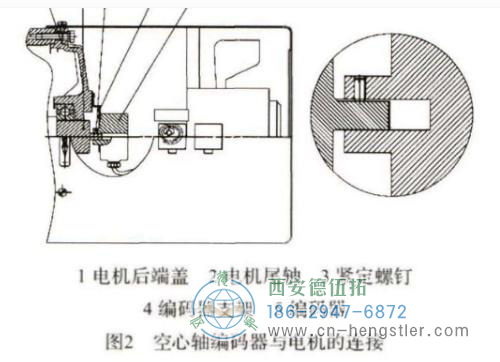

 空心軸編碼器不需要聯軸器連接，可以通過自己的支架連接。發動機的后軸插入旋轉編碼器的空心軸中，并用安裝螺釘固定在發動機的后軸上。連接空心軸編碼器時，需要檢查電機返回軸和編碼器軸的同心度，以及支架安裝位置的準確性。

用于連接和處理編碼器的控制點

Hengstler編碼器體積小，精度高，因此在設計和加工過程中，編碼器的連接必須控制以下關鍵點。

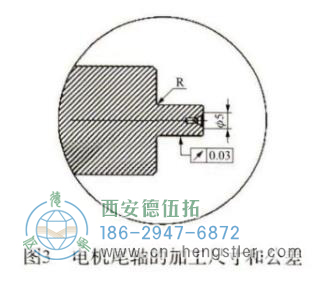

（1） 電機尖軸的加工：電機尖軸出口是連接結構中最關鍵的尺寸。但是，電機尖軸的直徑很小，通常為10mm，而電機尖軸直徑相對較大，通常為30-120mm。在加工發動機尾軸時，第一步是選擇合適的旋轉頂出銷，中心孔必須較小。其次，尾軸出口值必須嚴格控制在0.03mm以內，如圖3所示。

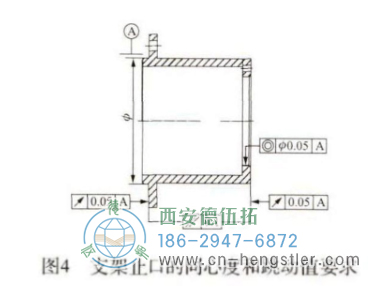

（2） 實心軸編碼器通過支架與電機返回軸相連，支架兩端的同心度和同心度是最重要的尺寸。跳動和跳動應控制在0.05 mm以內，如圖4所示。

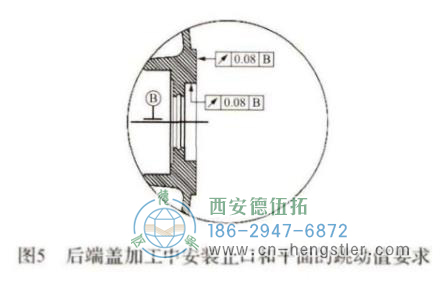

（3） 加工全波編碼器后端蓋時，重要的是將安裝擋塊和安裝平面的出口值控制在0.08mm以內，如圖5所示。

安裝電機和編碼器的注意事項

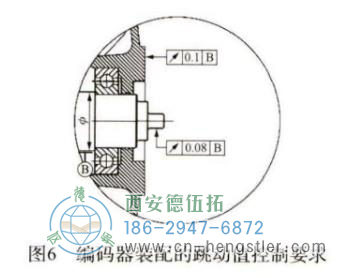

在電機裝配操作中，Hengstler編碼器裝配是一項精細的任務，因此應安排有經驗的操作員進行操作；其次，有必要控制最重要的幾點。整個電機組裝完成后，在安裝亨士樂編碼器之前，首先測量并確保尾軸口徑小于0.08mm，尾端蓋端口徑小于0.1mm，如圖6所示。

編碼器電纜應從電機內部的根部拉直并固定，以防止其滑入電機，電線頭應固定在接線盒內的夾緊塊上。用于帶長駕駛室的編碼器。
