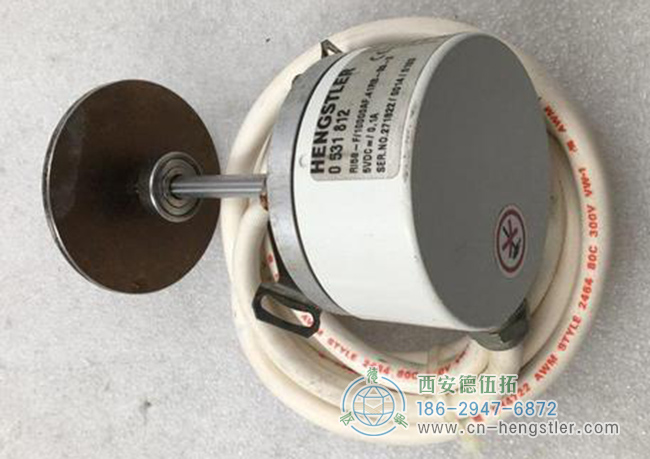

Hengstler絕對值編碼器的原理與分類

Hengstler絕對值編碼器是直接輸出數字量的傳感器，通常用于電機定位或速度測量系統。亨士樂絕對值編碼器和增量編碼器的工作原理特別相似，主要區別在于如何確定位置：增量編碼器的位置由從零位置標記計算的脈沖數確定，而絕對值編碼器的位置則由讀取輸出代碼確定，并且每個位置的讀數在一圈內是唯一的。因此，如果斷開電源或移動編碼器，絕對值編碼器不會丟失其實際位置。絕對值編碼器的原理是一個帶有幾個透明和不透明窗口的旋轉圓盤，通過光學接收器收集間歇性光線。光脈沖被轉換成電脈沖，由電子輸出電路進行處理和發送。

Hengstler絕對值編碼器的分類

單圈絕對值編碼器

即使在單圈絕對值編碼器斷電的情況下，只要編碼器軸旋轉一個角度，就可以獲得精確的位移值，并且每個位移值都可以精確地轉換為格雷碼或二進制碼。亨士樂編碼器的最大識別率可以達到8192個位置/旋轉（13位）

多圈絕對值編碼器

多圈絕對值編碼器使用EAM起始符號進行識別。它是單圈編碼器應用范圍的擴展。這種類型的Hengstler編碼器具有8192個位置/旋轉的單旋轉識別率，其多旋轉計數可以達到4096轉。安裝在主軸上可以使編碼器“堆疊”一個或多個減速器，即使在編碼器關閉的情況下也能確保準確的讀數。編碼器的識別率目前可達25位，對應于33553432位置。編碼器的性能良好且安全。多圈編碼器具有多種可選的電氣輸出模式和機械性能。

絕對值編碼器接線說明

絕對值編碼器相關注意事項

絕對值編碼器是精密儀器。不要隨意的敲擊或者撞擊，輕拿輕放，當心使用。

確保Hengstler絕對值編碼器電源在額定范圍內，并適當絕緣，以防止在電網內的強環境中大型啟動電氣設備對亨士樂絕對值編碼器的影響。

絕對值編碼器的信號線應良好接地：在2米的短距離內，屏蔽柵的兩端應在電纜內部接地。對于長距離，絕對值編碼器的金屬外殼應接地，并懸掛內置的電纜屏蔽柵。信號延長電纜的屏蔽柵應在信號接收端的一端接地。如果信號電纜較長或在室外使用，信號電纜應覆蓋金屬套管，金屬管兩端應接地。

絕對值編碼器軸和機械連接應使用特殊的柔性聯軸器。
