Hengstler告訴如果光電增量編碼器反轉怎么辦？

在AB相位Hengstler編碼器中，有兩對光耦輸出兩組相位差為90°的脈沖序列。正向和反向旋轉中的兩個脈沖的正向和反向關系正好相反。從下圖中可以看出，在B相脈沖的上升沿，A相脈沖在正反轉過程中的電平正好相反。因此，PLC可以在AB相位編碼器的幫助下輕松識別軸的旋轉方向。亨士樂光電增量編碼器的方向變化主要取決于輸入A和B的波形是否滿足要求。



方法1：當AB向后切換時，可以更改反向編號。
方法2：如果您使用微控制器定時器和AB作為外部正交時鐘進行計數，而不改變接線，請更改計數模式選項卡，將遞增計數更改為遞減計數。

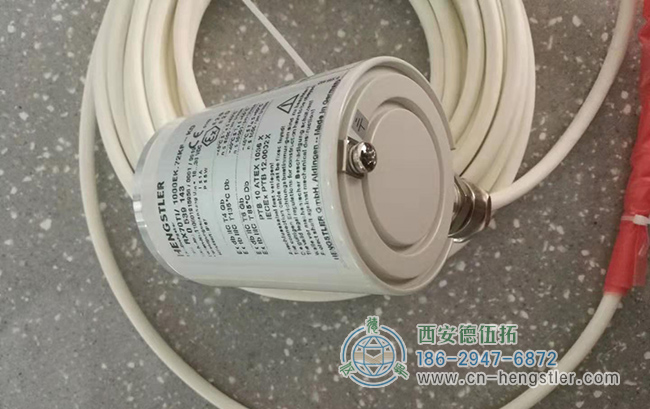

Hengstler光電增量編碼器的布線和安裝

光電增量編碼器沒有固定的起始零點。它輸出與旋轉角度增量成比例的脈沖。需要一個計數器來計數脈沖。每次旋轉透明區域時，都會輸出脈沖信號。此時，PLC的高速計數器對脈沖信號進行計數，以獲得測量結果。

Hengstler光電增量編碼器一般有5根線，一根是COM連接線，一條是電源線，另外三根是脈沖輸出線。首先將電源端子連接到編碼器COM端子，然后將+端子連接到解碼器電源端子。此時，編碼器的COM端連接到PLC的輸入COM端，A、B和Z相脈沖輸出線直接連接到PLC輸入端。A和B是具有90度差的脈沖。最后，增量編碼器也有屏蔽線。屏蔽線在使用過程中接地可以有效提高抗干擾能力。

注意：如果工作電壓與PLC的輸入電壓不同，請注意外部電源的電壓必須低于DC30V。超過工作電壓可能會損壞亨士樂編碼器。

Hengstler光電增量編碼器的安裝步驟：

1.編碼器安裝牢固，避免在使用過程中因振動而松動。

2.編碼器接線時，請確認負載不能超過其最大允許值和偏差。

3.拉動編碼器聯軸器周圍的螺釘，以避免在使用過程中松動。

Hengstler光電增量編碼器使用注意事項

1.添加到編碼器的振動通常是錯誤脈沖的原因。因此，應注意安裝位置和安裝位置。每轉產生的脈沖數越大，旋轉槽板的槽距離越窄，對振動越敏感。當?shù)退傩D(zhuǎn)或停止時，施加在編碼器軸或主體上的振動會導致旋轉槽板擺動，并且隨時可能發生假脈沖。

2.接線應在斷開狀態下進行。如果輸出線在接通時與電源接觸，可能會損壞編碼器輸出電路。

3.在給編碼器布線時，要注意電源的極性。如果接線錯誤，可能會損壞編碼器的內部電路。

4.編碼器噪音等。為了避免，盡量使用盡可能短的接線。當進入集成電路時，應特別注意這一點。

亨士樂光電增量編碼器在旋轉過程中輸出脈沖，計數設備知道其位置。當它旋轉并且編碼器靜止或關閉時，它依靠計數器的內部存儲器來記住它的位置。當電源關閉時，旋轉編碼器無法移動；打開時，編碼器不應因輸出脈沖過程中的干擾而丟失脈沖，否則計數器的零點將偏移。
