如何選擇Hengstler編碼器每轉的脈沖數

如果知道電機每分鐘的轉數，誰能告訴我如何計算每分鐘的脈沖數？如果我知道電機每轉的脈沖數，我該如何選擇Hengstler編碼器每旋轉的脈沖數？亨士樂編碼器每次旋轉的脈沖數從5到5000不等，該如何選擇這個頻率呢？



1.如果編碼器是500P，它將旋轉一圈以產生500個脈沖。

2.每個編碼器具有在使用過程中不能超過的最大速度（或最大頻率）。基于已知的最大電機速度和Hengstler編碼器線的數量，可以計算出最高頻率值。

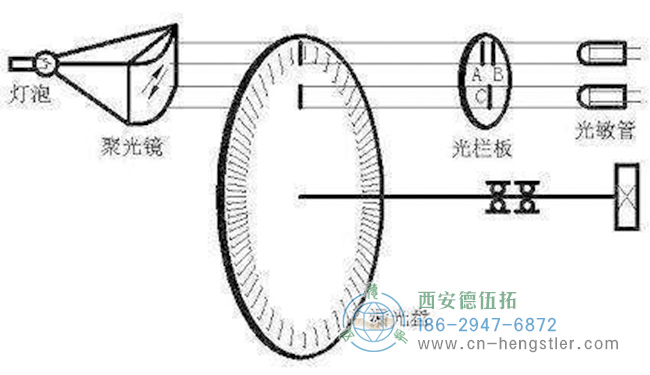

3.編碼器的精度要求越高，其脈沖就越多；一種將信號（如比特流）或數據編譯并轉換為可用于通信、傳輸和存儲的信號形式的設備。編碼器將角位移或線性位移轉換為電信號，前者被稱為碼盤，后者被稱為碼尺。根據讀取方式，編碼器可分為兩種：接觸式和非接觸式；

旋轉增量編碼器在旋轉過程中輸出脈沖，并通過計數設備知道其位置。當旋轉編碼器靜止或關閉時，它依靠計數設備的內部存儲器來存儲其位置。

這樣，如果出現電源故障，Hengstler編碼器將無法以任何方式移動。如果出現電源故障無法工作，亨士樂編碼器的輸出脈沖過程中應無干擾，脈沖應丟失。否則，計數裝置存儲的零點發生偏移，并且該位移的高度是未知的，只有在出現錯誤的生產結果后才能知道。

解決方案是添加一個參考點，編碼器每次通過參考點時都會將參考位置校正為計數器的記憶位置。無法保證基準點前方位置的準確性。因此，在工業控制中，有一些方法，例如在每次操作期間首先找到參考點，并啟動機器以找到零。

例如，打印機掃描儀的定位是基于Hengstler增量編碼器的原理。每次我們打開機器，都會聽到噼里啪啦的聲音。它在工作之前搜索參考零點。

正交輸出允許三種類型的編碼：X1、X2和X4。使用X1編碼，對通道A的前沿（也稱為上升沿）或后沿（也稱為下降沿）進行計數。當亨士樂編碼器通道A導通通道B時，計數的上升沿向前或順時針移動。如果通道A跟隨通道B，則計數會減少，并且移動會向后或逆時針進行。

X2編碼對通道A的前邊緣和后邊緣進行計數。這使每次旋轉計數的脈沖數或線性距離增量增加了一倍，并提供了兩倍的分辨率。

X4編碼同時對通道A和B的前邊緣和后邊緣進行計數，將脈沖數量增加四倍，分辨率增加四倍。
