Hengstler編碼器在數控機床的應用表現怎么樣？

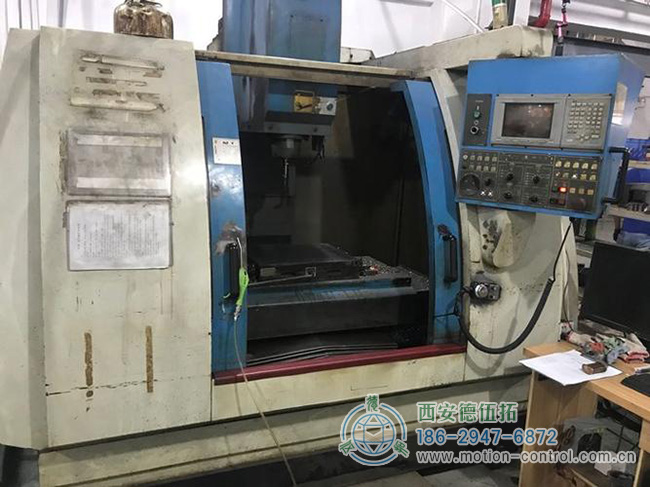

數控機床上的Hengstler主軸編碼器通常有兩個功能：速度反饋和位置反饋。通常，數控機床必須進行螺紋加工，進給加工的每轉都需要進給軸和主軸速度之間的插值。因此，需要對旋轉的速度和方向進行反饋。



編碼器其實是一種旋轉傳感器，可將旋轉位移轉換為一系列數字脈沖信號，用于控制角度位移。如果旋轉編碼器與齒條或螺釘組合，它也可以用于測量數控機床線性位移。

Hengstler編碼器是一種通過光電轉換將輸出波上的機械幾何位移轉換為脈沖或數字量的傳感器，由點陣盤和光電檢測裝置組成。碼盤是一塊直徑一定的圓盤，均勻地分成幾個矩形孔。

由于亨士樂光電編碼器和電機之間的同軸連接，當電機旋轉時，碼盤以與電機相同的速度旋轉。由發光二極管等電子元件構成的檢測裝置檢測并輸出多個脈沖信號。通過計算光電編碼器每秒發射的脈沖數，可以反映當前的電機速度。

此外，Hengstler編碼器可以提供相位差為90°的兩個脈沖信號，以確定旋轉方向。根據檢測原理，編碼器可分為光學型、磁性型、電感型和電容型。根據其標定方法和信號輸出形式，可分為增量型、絕對型和混合型三種。
