看完本文編碼器接線再也難不到我啦？

隨著自動化設備的普及，編碼器在機械生產中發揮了重要作用，亨士樂編碼器廣泛應用于電子設備、機械、煙草機械、印刷機械、包裝機械、紡織機械、食品機械、汽車零部件生產線、精密涂裝、焊接、精密位置控制等現代工業領域。然而，許多行業新人仍然對它們感到陌生。那么，編碼器是如何連接的呢？且看Hengstler編碼器代理商西安德伍拓為大家詳情說明。

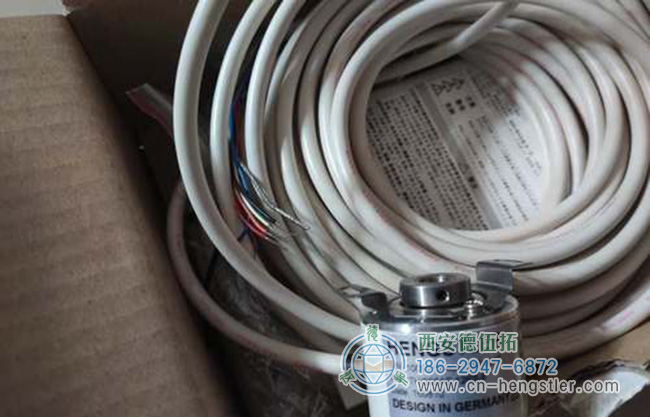

編碼器電纜顏色

顏色分為棕色、藍色、黑色、白色、橙色、棕色、黃色、綠色、藍色、紫色、灰色和粉色

編碼器接線工藝

NPN輸出增量實際接線

棕色線連接電源正極，藍色線連接電源負極，黑色線連接輸入0.00，白色線連接輸入0.01，橙色線連接輸入0.04，PLC的COM連接電源正極。

PNP輸出的增量實際接線

棕色線連接到電源正極，藍色線連接到供電負極，黑色線連接到輸入0.00，白色線連接到輸出0.01，橙色線連接到輸0.04，PLC的COM連接到電源負極。

NPN輸出絕對值類型的實際接線

紅線連接電源正極，黑線連接電源負極，棕色線連接輸入0.00，橙色線連接輸入0.01，黃色線連接輸入0.02，綠色線連接輸入0.03，藍色線連接輸入0.04，紫色線連接輸入0.05，灰色線連接到輸入0.06，白色線連接到輸出0.07，粉紅色線連接到輸0.08，PLC連接到電源的正極。

PNP輸出絕對型實際接線

紅線連接電源正極，黑線連接電源負極，棕色線連接輸入0.00，橙色線連接輸入0.01，黃色線連接輸入0.02，綠色線連接輸入0.03，藍色線連接輸入0.04，紫色線連接輸入0.05，灰色線連接輸入0.06，白色線接輸入0.07，粉紅色線接輸入0.08，PLC COM接電源負極。

了解更多編碼器相關知識，敬請關注亨士樂編碼器國內正規授權代理西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
