亨士樂光電脈沖編碼器的維護指南

光電脈沖編碼器，作為現代工業中重要的位置檢測裝置，廣泛應用于數控機床、伺服傳動、機器人等領域。Hengstler編碼器主要分為增量式和絕對式兩種，增量式編碼器通過記錄脈沖數來反映轉過的角度，而絕對式編碼器則能夠直接記憶軸的旋轉位置。下面為大家介紹光電脈沖編碼器的維護方法。

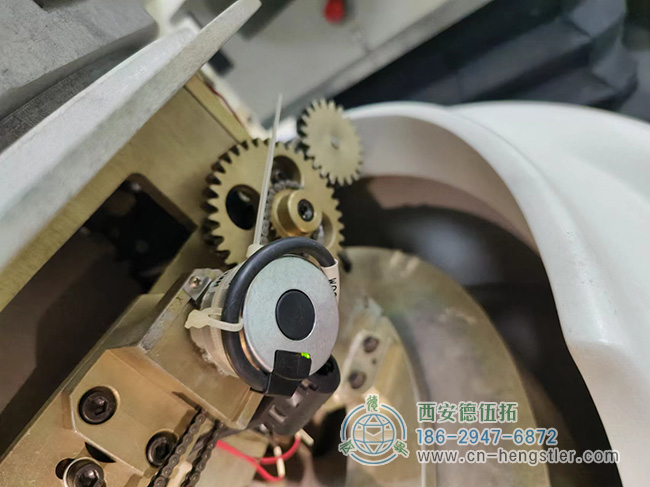

圖為亨士樂AD36系列編碼器在醫療器械上的應用照片

光電脈沖編碼器的工作原理

光電脈沖編碼器在圓盤的邊緣上設有等距離的縫隙，通過光源和光敏元件的配合，當圓盤轉動時，光線的明暗變化會被光敏元件檢測并轉化為電信號的強弱，進而形成脈沖信號。這些信號包括兩個用于辨向的相位信號、一個用于機床回參考點操控的零信號（又稱轉信號），以及+5V電源和接地端。

光電脈沖編碼器維護要點

亨士樂編碼器的防振與防污
編碼器是一個精密的測量元件，具有良好的密封性。在使用環境和拆裝過程中，應特別注意防振和防污。振動可能導致內部緊固件松動或掉落，引發內部短路。而污染則主要出現在導線引出段和接插頭，應做好這些部位的防護工作。

亨士樂編碼器的連接問題
編碼器的連接分為內裝式和外裝式。內裝式編碼器通常與伺服電動機同軸安裝，如西門子1F75、IFr6伺服電動機上的ROD320編碼器。外裝式Hengstler編碼器則安裝在傳動鏈的末端，適用于傳動鏈較長的場合。在連接過程中，應確保連接牢固，避免松動和連接調整不當。

總結

光電脈沖編碼器作為現代工業中不可或缺的位置檢測裝置，其穩定性和可靠性對于保證整個系統的正常運行至關重要。通過遵循上述維護要點，可以有效延長編碼器的使用壽命，提高系統的穩定性和可靠性。
