亨士樂磁性編碼器的工作原理與特性

Hengstler磁性編碼器，作為一種測量旋轉位置或角度的裝置，在現代工業應用中扮演著不可或缺的角色。它的工作方式與傳統的光學編碼器有所不同，但同樣能實現高精度的位置檢測。

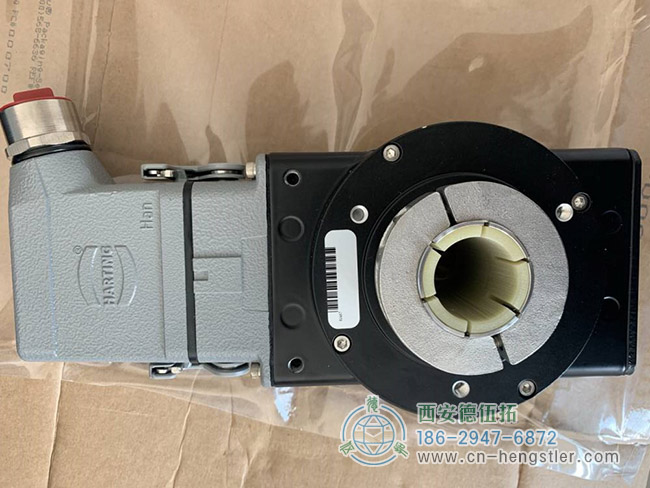

圖為亨士樂ST系列磁性編碼器實物照片

工作原理簡述

磁性編碼器主要由永磁體和霍爾元件組成。永磁體上刻有磁極序列，這些磁極與霍爾元件相互作用，產生電信號。當永磁體隨著旋轉軸轉動時，霍爾元件會檢測到磁極的變化，并將這些變化轉化為電信號輸出。這些電信號經過處理，就可以得到旋轉軸的精確位置或角度信息。

優勢分析

與光學編碼器相比，磁性編碼器具有諸多優勢。首先，它不需要復雜的碼盤和光源，元器件數量更少，檢測結構更加簡單，從而降低了制造成本和維護難度。其次，霍爾元件具有結構牢固、體積小、重量輕、壽命長等優點，能夠抵御震動、灰塵、油污、水汽及鹽霧等環境因素的侵蝕，因此在惡劣的工作環境中表現出色。此外，亨士樂磁性編碼器還具有較高的可靠性，適合在風電、工程機械等領域應用。

應用實例

將磁性編碼器應用于電機的旋轉位置反饋是一個典型的案例。在這種情況下，可以將Hengstler編碼器的永磁體直接安裝在電機軸的末端，從而實現無接觸式的位置測量。這種設計不僅簡化了結構，還降低了因機械軸振動而造成編碼器失效或損壞的風險，有助于提高電機運行的穩定性。

技術短板

盡管磁性編碼器具有諸多優點，但也存在一些技術短板。首先，它容易受到電磁干擾的影響，需要采取相應的補償和保護措施來確保測量精度。其次，磁性編碼器在高溫環境下可能出現溫度漂移現象，因此需要進行溫度補償。此外，與光學編碼器相比，磁性編碼器的精度和分辨率相對較低。目前一般的磁性編碼器可以達到單圈13位的分辨率，而某些高端型號可以實現單圈17位的分辨率。然而，這仍然遠遠低于光學編碼器所能達到的精度水平。因此，磁性編碼器更適合用于一些對精度要求不太高的位置和速度檢測環節。

響應速度與多圈位置反饋

除了精度和分辨率外，磁性編碼器的響應速度也是其一個被詬病的缺點。由于磁極序列的檢測和信號處理需要一定的時間，因此亨士樂磁性編碼器在高速運動負載的位置反饋方面表現不佳。此外，作為伺服編碼器使用時，還需要解決多圈位置反饋的問題。這是因為磁性編碼器通常只能測量單圈內的位置變化，而無法直接檢測多圈旋轉的情況。為了解決這個問題，通常需要結合其他傳感器或算法來實現多圈位置反饋。

綜上所述，磁性編碼器雖然具有結構簡單、可靠性高等優點，但也存在精度、分辨率、響應速度和多圈位置反饋等方面的不足。在實際應用中，需要根據具體需求和環境條件來選擇合適的編碼器類型。
