亨士樂編碼器如何選擇合適的電纜？

在構建高性能的機械系統中，HENGTLER編碼器電纜的正確選擇對信號傳輸?shù)馁|(zhì)量和系統的可靠性具有決定性作用。為了確保編碼器能夠準確、可靠地傳輸數據，以下是一些關于如何選擇編碼器電纜的詳細步驟和考慮因素。

一、了解編碼器類型和輸出需求

首先，需要明確所使用的編碼器類型及其輸出需求。不同類型的編碼器（如增量型、絕對型等）具有不同的接線需求和輸出格式。例如，增量型編碼器可能包括A、B通道（用于速度和方向檢測）以及Z通道（用于原點識別）。理解這些輸出需求有助于確定所需的電纜類型和規格。

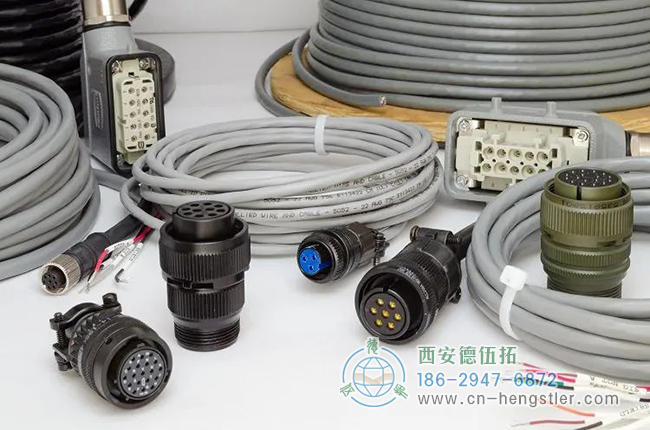

圖為用于在編碼器設備之間傳輸信號的電纜和連接器的變化形式

二、考慮電纜長度和傳輸距離

電纜長度和傳輸距離對信號質量有顯著影響。較長的電纜會增加信號衰減和噪聲干擾的風險。因此，在選擇電纜時，需要考慮到系統的布局和傳輸距離，選擇具有適當阻抗、電容和屏蔽性能的電纜。

三、確定電纜的屏蔽和防護需求

在高噪聲環境中，亨士樂編碼器電纜的屏蔽和防護變得尤為重要。選擇具有有效屏蔽層的電纜可以減少外部電磁干擾對信號的影響。同時，考慮電纜的防護等級，確保其在惡劣環境下也能保持穩定的性能。

四、選擇合適的電纜類型和規格

根據HENGTLER編碼器類型和輸出需求、電纜長度和傳輸距離、屏蔽和防護需求等因素，選擇合適的電纜類型和規格。例如，對于差分輸出信號，可能需要選擇具有雙絞線結構的電纜以減少噪聲干擾。同時，確保電纜的額定電壓、電流和機械強度等參數滿足系統要求。

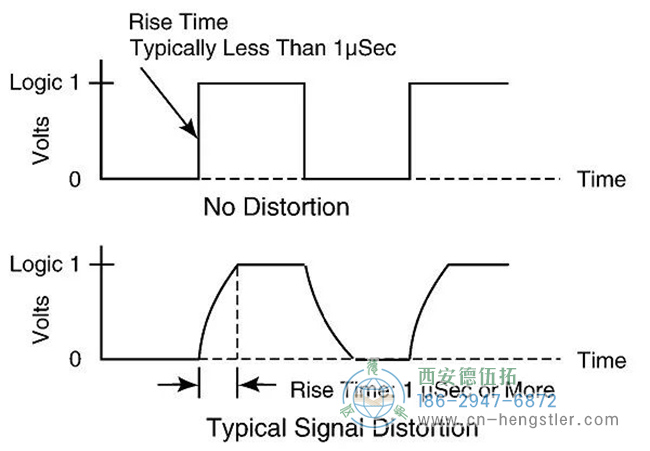

以上圖示是有和沒有失真時電壓上升的比較。當電容較高時，電纜長距離運行會導致信號失真，因為電積累時間會更長。較低電容的電纜對于提高信號強度很重要。

五、注意電纜的安裝和布線

電纜的安裝和布線也是影響信號質量的重要因素。應避免電纜過度彎曲或扭曲，以減少信號衰減和噪聲干擾。同時，將電纜與其他可能產生干擾的線路（如電源線）保持一定的距離，以減少相互干擾的可能性。

六、測試和優化

在實際應用中，通過測試和優化來驗證電纜選擇的正確性?？梢允褂檬静ㄆ鞯裙ぞ邅頇z查信號的波形和噪聲水平，以確保信號傳輸?shù)姆€(wěn)定性和可靠性。如果發現問題，可以根據測試結果調整電纜類型和規格或優化布線方式。

總之，正確選擇編碼器電纜是確保編碼器系統高性能運行的關鍵步驟之一。通過了解編碼器類型和輸出需求、考慮電纜長度和傳輸距離、確定電纜的屏蔽和防護需求等因素，并選擇合適的電纜類型和規格以及注意電纜的安裝和布線等細節問題，可以大大提高編碼器系統的信號傳輸質量和系統可靠性。
