亨士樂編碼器合理接線的8個要點？

在連接Hengstler編碼器時，確保正確的接線方式對于提高系統的性能和可靠性至關重要。以下是關于如何合理接線的詳細步驟和建議：

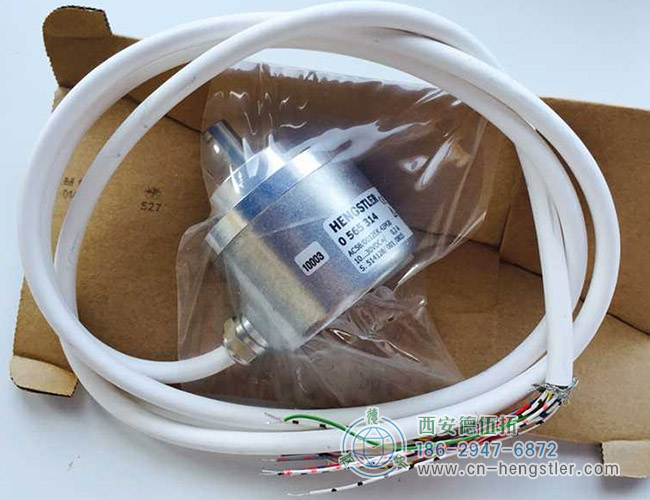

圖為亨士樂AC58系列絕對式編碼器照片

保持電纜長度盡可能短

編碼器接線電纜長度越長，引入額外噪聲的風險就越高。因此，應盡量減少電纜的長度，以降低噪聲干擾的可能性。

最小化終端數量

每次進行電纜或電線的連接時，都會增加連接不良的風險。因此，應盡量減少電纜/電線運行中的連接數量，以降低編碼器接線問題的發生幾率。

避免菊花鏈式接線

不推薦通過設備間相互連接的方式來進行編碼器接線，而是應該從源頭直接接線。這種做法可以降低系統組件之間的電壓降，并提高接線的可靠性。

信號線與電源線隔離

亨士樂編碼器信號線應避免與電源線平行走線，特別是高壓或大電流承載線。這樣可以防止電源線產生的噪聲耦合到低信號電纜中。如果需要將信號線和電源線一起走線，建議采用相互垂直的布線方式。

在高阻抗設備中使用終端電阻

對于5伏應用，典型的終端電阻值范圍為120歐姆到1K歐姆。這種電阻有助于減少噪聲對信號的影響，因為噪聲通常具有較低的電流分量。在差分應用中，該電阻應位于所需通道與其互補通道之間；在單端應用中，該電阻應位于所需通道和地之間。

優先使用差分輸出編碼器

差分輸出編碼器提供兩根信號線，每根線上的信號完全相反。這種設計使得系統能夠更有效地處理噪聲，因為差分系統僅關注具有相反電壓電位的信號，從而拒絕噪聲分量。

確保電源質量

低質量的電源可能會產生足夠的60 Hz紋波或開關噪聲，導致Hengstler編碼器性能下降。如果電源質量不佳，建議在電源處使用濾波電容器以減少噪聲干擾。

正確接地排擾線

編碼器電纜中的排擾線（如漏極或電纜屏蔽線）應正確接地，以將耦合到電纜箔屏蔽層的任何噪聲路由到地。不使用排擾線或接地不正確可能會導致噪聲干擾問題，尤其是在使用長電纜時。此外，需要注意的是，加蔽線可能無意中將噪聲耦合到信號線，因此要確保加蔽線未在內部連接到編碼器主體。

遵循以上原則進行光學編碼器的接線，可以確保系統的穩定性和可靠性，提高整體性能。
