增量式編碼器如何進行相位對齊？

亨士樂增量式編碼器，作為一種常用的位置檢測裝置，其輸出信號通常為方波形式。Hengstler編碼器可分為兩類：普通增量式編碼器和帶換相信號的增量式編碼器。普通型編碼器提供兩相正交方波脈沖（A和B）以及零位信號（Z）；而帶換相信號的編碼器除了ABZ信號外，還包含UVW三個電子換相信號，它們互差120度，并且每轉周期數與電機轉子的磁極對數相匹配。

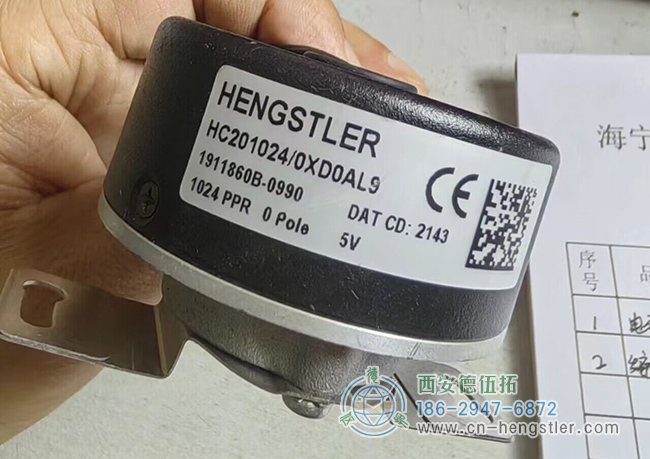

圖為亨士樂HC20系列增量編碼器照片

當使用帶換相信號的增量式編碼器時，確保亨士樂編碼器的UVW電子換相信號與電機轉子磁極相位（或電角度相位）的對齊至關重要。以下是進行相位對齊的步驟：

1、電機定向：
使用直流電源給電機的UV繞組通電，電流應小于額定電流，確保U端為輸入，V端為輸出。
這一步的目的是將電機軸定向至一個平衡位置。
2、觀察信號：
使用示波器觀察編碼器的U相信號和Z信號。
3、調整相對位置：
小心調整Hengstler編碼器轉軸與電機軸的相對位置。
4、鎖定位置：
在調整過程中，持續觀察編碼器的U相信號跳變沿和Z信號。
當Z信號穩定在高電平（默認Z信號常態為低電平）時，鎖定編碼器與電機的相對位置關系。
5、驗證對齊：
來回扭轉電機軸，并觀察其自由回復到平衡位置時Z信號是否仍然穩定在高電平。
如果每次都能穩定，則說明對齊有效。

完成上述步驟并確認對齊有效后，撤掉直流電源，進行以下驗證：

1、信號與反電勢波形對比：
使用示波器同時觀察編碼器的U相信號和電機的UV線反電勢波形。
2、重合驗證：
轉動電機軸，觀察編碼器的U相信號上升沿是否與電機的UV線反電勢波形由低到高的過零點重合。
同時，確保編碼器的Z信號也出現在此過零點上。

通過上述步驟，可以確保增量式編碼器的電子換相信號與電機轉子磁極相位之間實現精確對齊。
