亨士樂DP通訊絕對值編碼器與GSD文件的關系

Hengstler絕對值編碼器在進行DP通訊時，確實需要GSD文件的支持。GSD（General Station Description）文件是可讀的ASCII文本文件，它包含了設備通信的通用和專用規范。

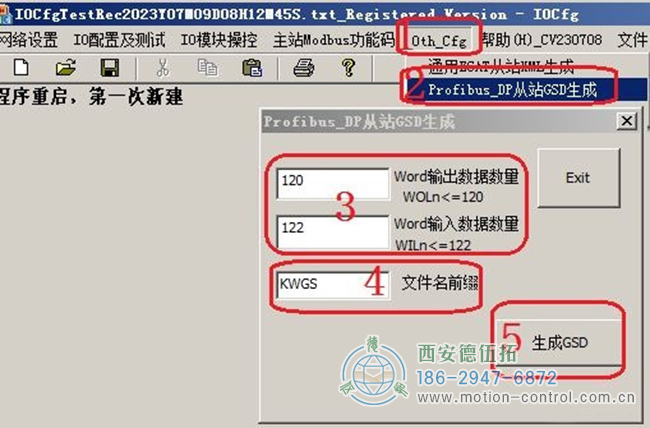

快速生成從站配置GSD文件的過程界面

GSD文件的重要性

在安裝相應的GSD文件并進行組態后，我們才能準確地讀取亨士樂編碼器的狀態值。若未安裝GSD文件，則無法進行硬件組態的調用。這是因?yàn)镚SD文件為組態工具提供了必要的設備信息，包括設備標識、可調整參數、數據類型及限制值等。

GSD文件的內容

GSD文件主要分為三個部分：

一般規范：涵蓋了生產廠商、設備名稱、軟硬件版本、支持的波特率、監視時間間隔，以及總線插頭的信號分配等基本信息。
與DP主站相關的規范：詳細說明了僅適用于DP主站的參數，例如最多可連接的從站數量、上裝和下裝能力等。這部分內容對從站不作規定。
與DP從站相關的規范：涉及與從站相關的所有規范，包括編碼器輸入/輸出通道的數量和類型、中斷測試的規范，以及輸入/輸出數據一致性的信息等。

GSD文件的格式和編輯

GSD文件采用ASCII格式，可以使用如記事本、UltraEdit等ASCII編輯器進行編輯。此外，還可以使用PROFIBus用戶組織提供的專用編輯程序GSDEdit來編輯GSD文件。該文件由多行組成，每行以關鍵字開頭，包含關鍵字和參數兩部分。這些關鍵字可以是PROFIBUS標準中定義的標準關鍵字，也可以是自定義關鍵字。標準關鍵字能被任何PROFIBUS組態工具識別，而自定義關鍵字只能被特定的組態工具識別。

綜上所述，對于絕對值編碼器進行DP通訊，GSD文件不僅是必需的，而且是確保通訊順暢、準確的關鍵所在。
