亨士樂增量編碼器與推挽輸出技術

推挽輸出技術，作為數字電路中的一種常見輸出方式，基于晶體管或場效應管的設計，為驅動各種電子元件提供了強大的支持。特別是在與亨士樂增量編碼器等設備的配合中，推挽輸出技術展現了其卓越的性能。

推挽輸出技術實質上是一種功率放大電路，由兩個功率管——一個上管和一個下管組成。當輸入信號處于正半周期時，上管導通，為負載提供放大的正半周期信號；而當輸入信號處于負半周期時，下管導通，為負載提供放大的負半周期信號。這種一推一拉的工作方式，不僅確保了信號的完整性，還大大增強了輸出的穩定性和效率。

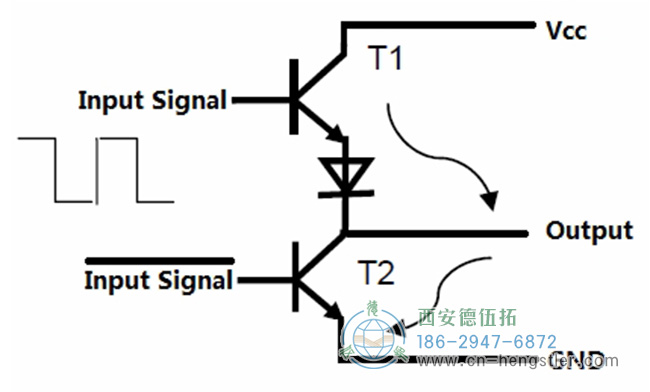

圖為亨士樂增量編碼器的推挽輸出電路圖

在推挽放大器的設計中，兩個“臂”（即兩組放大元件）協同工作，一個“臂”的電流增加時，另一個“臂”的電流則相應減少。這種輪流轉換的狀態，使得負載在接收信號時，仿佛有一個“臂”在推，另一個“臂”在拉，從而實現了高效的電流輸出。

當推挽輸出電路處于高電平狀態時，下級負載門同樣接收高電平信號，此時增量編碼器輸出端的電流主要由VT3這一路從本級電源中拉取。而在低電平狀態下，電流則由下級門灌入VT5這一路。這種交替工作的方式，不僅降低了功耗，還提高了每個功率管的承受能力。同時，由于功率管的導通電阻很小，使得RC常數很小，轉變速度極快，進一步提高了電路的性能。

推挽輸出電路應用

推挽輸出電路的應用十分廣泛。在音頻功放電路中，它常被用于驅動大功率負載，以確保音頻信號的清晰度和音質。而在數字邏輯電路中，如亨士樂增量編碼器的應用中，推挽輸出電路則主要用于驅動編碼器、LCD顯示屏、LED顯示燈、繼電器等設備。此外，在DC電機控制、互感器控制和電動汽車控制等領域，推挽輸出電路也展現出了其強大的驅動能力。

總的來說，采用推挽輸出電路的編碼器以其結構簡單、成本低廉、輸出穩定等優點，成為了電子電路中不可或缺的一部分。特別是在與亨士樂增量編碼器等設備的配合中，推挽輸出技術更是發揮了其獨特的作用，為現代電子技術的發展做出了重要貢獻。
