亨士樂編碼器延長線的正確接法指南

Hengstler編碼器線纜的原始長度通常在出廠時即已設定，但在實際應用中，可能會遇到線纜長度不足需延長的情況。直接連接普通延長線往往會導致信號衰減和外界干擾，進而影響設備的運行精度和穩定性。因此，通常情況下西安德伍拓自動化技術人員不推薦直接為亨士樂編碼器線接延長線。

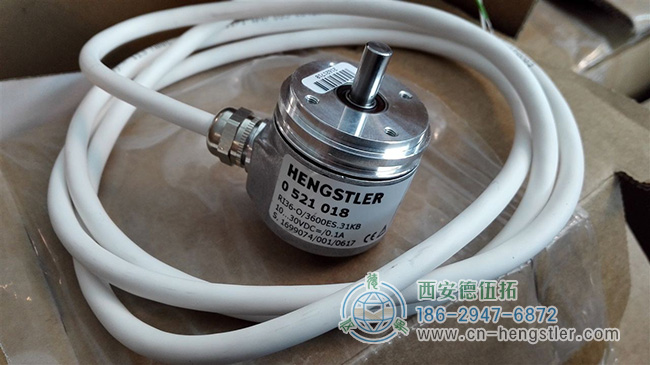

圖為亨士樂RI36-O系列編碼器默認線纜長度為1.5米

然而，在特定需求下，若確需延長編碼器線，可采取以下兩種科學方法以確保信號傳輸的高質量：

1. 雙線獨立傳輸法
步驟解析：
第一步：在控制電源端，仔細將電源線和地線分離，并為它們各自配備獨立的小型連接器或插頭。
第二步：將這兩個小型連接器或插頭分別連接到編碼器線纜中對應的電源線頭和地線頭上，確保連接穩固無誤。
第三步：使用另一條專用的、質量可靠的電纜，將這兩個小型連接器或插頭連接起來，形成一條獨立的延長線路，專用于電源和地線的傳輸。

2. 信號放大器輔助法
步驟解析：
第一步：將原Hengstler編碼器線纜直接接入信號放大器的輸入端口。選擇信號放大器時，需確保其兼容并適配您的編碼器型號。
第二步：使用另一條高質量的電纜，將信號放大器的輸出端口與控制系統或接收設備相連接。此步驟確保放大后的信號能夠準確無誤地傳輸至目標設備。

亨士樂編碼器線延長線連接注意事項：

在進行任何延長線接法時，務必遵循相關安全規范，確保操作過程中的電氣安全。
根據實際應用場景和需求，謹慎選擇適合的接法。雙線獨立傳輸法適用于對信號干擾較為敏感的場景，而信號放大器則更適用于需要遠距離傳輸且信號易衰減的情況。
確保所有連接點牢固可靠，避免接觸不良導致的信號問題。
在實施延長線接法前后，建議進行信號測試，以驗證延長后的信號質量是否滿足設備要求。

通過以上方法，可以有效解決編碼器線長度不足的問題，同時保障信號傳輸的穩定性和精確性。
