HENGSTLER編碼器從PROFIBUS通訊到PROFINET通訊的演進之路

自1989年問世以來，PROFIBUS作為亨士樂編碼器現場總線技術的先驅，在工業自動化領域占據了舉足輕重的地位，尤其在20世紀90年代實現了快速發展。然而，隨著工業技術的不斷進步，特別是工業以太網的興起，傳統通信方式面臨挑戰。為順應這一趨勢，西門子公司在2000年代初推出了PROFINET，這一創新不僅標志著工業通信的新紀元，也深刻影響了現代工業體系的建設。

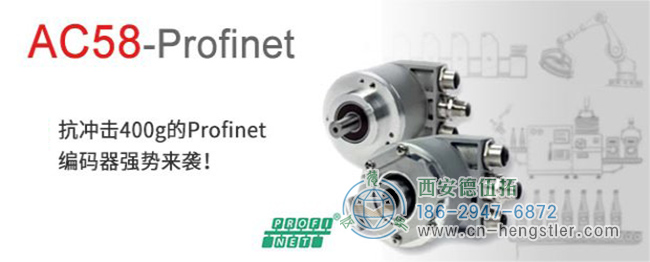

圖為亨士樂AC58系列PROFINET編碼器

PROFIBUS的輝煌與局限

PROFIBUS基于RS485網絡構建，以其安裝便捷、通信速率可調、第三方設備支持廣泛等優勢，贏得了工程師和維護人員的廣泛認可。然而，隨著HENGSTLER編碼器工業應用對實時性、數據量和集成度要求的日益提升，PROFIBUS逐漸顯露出其局限性。特別是在需要將辦公通信協議融入工業現場的背景下，傳統總線技術的局限性愈發明顯。

PROFINET的應運而生

作為工業以太網協議的代表，PROFINET由PROFIBUS & PROFINET 國際協會（PI）推出，旨在解決現代工業通信的復雜需求。它不僅繼承了PROFIBUS的精髓，更在實時性、拓撲靈活性、通信容量等方面實現了質的飛躍。PROFINET的出現，為工業自動化領域帶來了前所未有的變革。

PROFINET相較于PROFIBUS編碼器的優勢

實時性增強：站點最短更新時間可達250微秒，且支持個性化設置。
容量擴展：單個控制器可連接多達512個站點，滿足大規模應用需求。
角色靈活：控制器既能作為IO控制器（主站），也能作為IO設備（從站）。
拓撲多樣：支持星型、樹型、環型等多種網絡拓撲結構。
無線通信：實現無線網絡的靈活接入。
集成化管理：集成WEB功能，便于報文監控和故障診斷。
無終端電阻限制：簡化了網絡配置和維護流程。
面對挑戰與應對策略

盡管PROFINET編碼器具有諸多優勢，但在實際應用中也面臨一些挑戰，如站點間距離限制、中間站點穩定性等。為解決這些問題，可采取如下措施：

使用交換機作為中繼器，延長站點間距離。
部署環網結構，提高網絡容錯性。
利用IE/PB link網關實現不同網絡間的無縫轉換。
抗干擾性與安裝注意事項

在抗干擾性方面，PROFINET與PROFIBUS的HENGSTLER編碼器均采用屏蔽雙絞線，但PROFINET通過RJ45接口實現了與外部信號的更好隔離，降低了接口燒毀的風險。同時，PROFINET的安裝與以太網技術接軌，更加成熟可靠，減少了因接線和安裝不當導致的故障。

MPI接口的淘汰與替代

在S7-1500系列PLC中，MPI接口被以太網接口全面替代。這一變化不僅簡化了網絡結構，還提升了通信效率和靈活性。通過內置的以太網接口，S7-1500能夠輕松實現與HMI、分布式I/O及PLC站點間的通信，同時支持編程與調試功能，極大地提升了工作效率。

亨士樂編碼器通信服務的演進

隨著PROFINET的普及，PROFIBUS標準下的部分通信服務如FMS和FDL逐漸淡出舞臺。在S7-1500系統中，這些傳統服務已被更加高效、經濟的通信方式所取代，進一步推動了工業自動化技術的向前發展。

從PROFIBUS到PROFINET的轉變，是亨士樂編碼器工業自動化技術發展的一個縮影。這一過程中，我們看到了技術創新帶來的巨大變革和無限可能。未來，隨著工業4.0和智能制造的深入推進，PROFINET及其相關技術將繼續引領工業自動化領域的新一輪革命。
