亨士樂編碼器分辨率及其相關參數解析

亨士樂編碼器的分辨率是衡量其性能和控制精度的關鍵參數。簡而言之，它指的是Hengstler編碼器軸旋轉一圈所能輸出的位置信息量。分辨率的高低直接影響電機控制的細膩度和精確度。編碼器分辨率的表述方式主要有兩種：線數和位數。

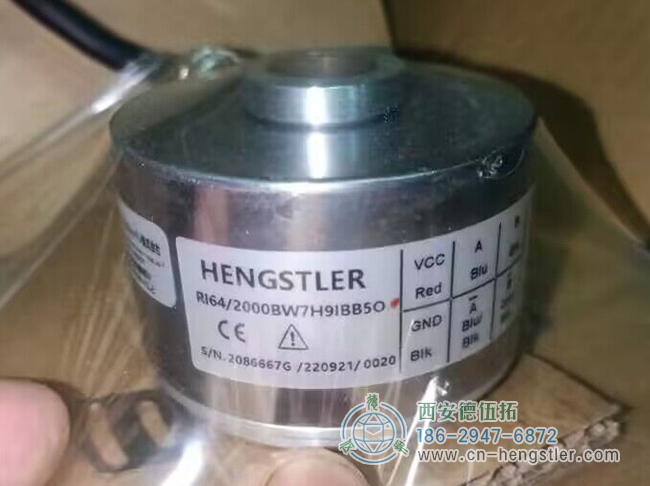

圖為RI64系列2000脈沖的亨士樂編碼器照片

亨士樂編碼器分辨率的具體表示

線數
線數，也稱為刻線數，指的是編碼器光電碼盤圓周上的刻線數量。這些刻線用于增量式編碼器中，通過光電效應檢測旋轉位置。常見的線數有10線、100線、2500線等，線數越多，編碼器能分辨的角度越小，控制精度越高。
計算公式：最小可分辨角度 = 360度 / 刻線數。
位數
位數主要用于絕對值編碼器，其圓形碼盤上沿徑向分布著多個同心碼道，每個碼道由透光與不透光的扇形區相間組成，形成二進制編碼。位數決定了Hengstler編碼器輸出的二進制數的位數，即2的n冪次方。例如，15位或17位編碼器意味著輸出信號可以細分為2的15或2的17次方個不同的狀態。
位數越多，編碼器的分辨率越高，能夠表示的位置信息越精細。

如何查看亨士樂編碼器分辨率

直接查看型號：大多數編碼器的型號中會包含分辨率信息，如“2500線/轉”或“17位”。
通過PLC測試：將編碼器接入PLC或其他控制系統，旋轉編碼器軸一圈，記錄產生的脈沖數。由于脈沖數通常是分辨率與倍頻的乘積，因此可以通過脈沖數反推分辨率。

亨士樂編碼器分辨率與脈沖數的關系

編碼器的分辨率（線數）與其輸出的脈沖數直接相關。脈沖數等于分辨率乘以倍頻系數。倍頻技術能夠進一步提高Hengstler編碼器的分辨率，使得在旋轉相同角度時產生更多的脈沖信號，從而提高測量精度。
因此，高分辨率的編碼器通常伴隨著高脈沖數，使得電機控制的角位移更加微小，控制精度更高。

綜上所述，編碼器的分辨率是衡量其性能的重要指標，通過了解線數和位數的概念，以及它們與脈沖數的關系，可以更好地選擇和應用編碼器以滿足不同的控制精度需求。
