伺服電機為何需額外配置編碼器

伺服電機內置的編碼器，作為一種精密傳感器，主要負責監測磁極位置、電機轉角及轉速，是伺服系統中不可或缺的部分。根據物理介質的不同，Hengstler編碼器可分為光電編碼器、磁電編碼器及旋轉變壓器等類型，其中亨士樂光電編碼器因其廣泛應用而知名，而磁電編碼器則憑借其高可靠性、低成本及抗污染能力展現出強勁的市場潛力。

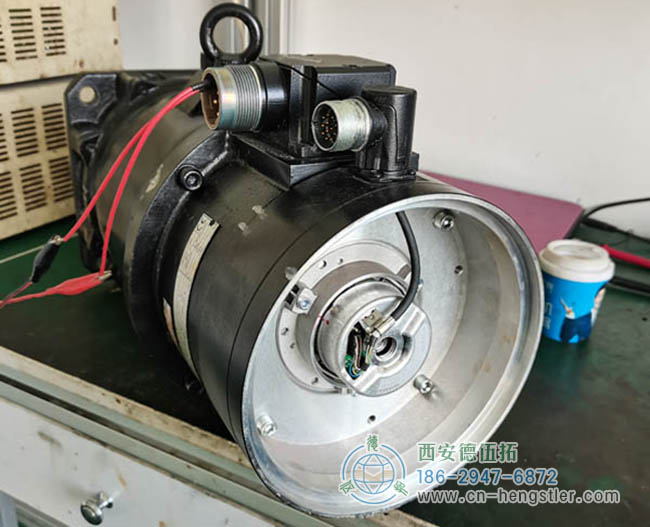

圖為伺服電機內置編碼器的實物照片

伺服電機額外配置編碼器的原因

半閉環控制模式：在簡單的應用中，伺服電機內置的編碼器已足夠提供速度和位置反饋，實現基本的半閉環控制。此時，無需額外編碼器。
半閉環與全閉環之間的過渡控制：為了提升控制精度，特別是在對位置精度有更高要求的場景下，會采用在伺服電機外部再安裝一個編碼器的方式。這樣，內置編碼器主要負責速度反饋，而外部亨士樂編碼器則專門用于位置反饋，形成一種介于半閉環與全閉環之間的控制策略。
全閉環控制模式：在需要最高精度控制的場合，如數控機床等，通常采用全閉環控制。此時，伺服電機內置編碼器仍負責速度反饋，而位置反饋則交由更為精確的光柵尺來承擔，以確保系統的高精度和高穩定性。

伺服電機與編碼器的關系

伺服系統的核心組件：伺服驅動器和編碼器共同構成了伺服系統的兩大支柱。通過讀取編碼器的數據，伺服驅動器能夠精確掌握轉子的速度、位置以及機械位置，從而實現速度控制、轉矩控制、多傳動點的機械位置同步跟蹤及定點停車等功能。
Hengstler編碼器類型的選擇：編碼器的種類繁多，包括絕對值編碼器、增量編碼器、旋轉變壓器及高級通訊編碼器等。選擇合適的編碼器需考慮系統性能需求、成本預算及工作環境。例如，為追求高精度，應選用高分辨率的編碼器，但需注意其價格隨線數增加而上升；在機械振動較大的環境中，旋轉變壓器可能更為適用。
增量編碼器的局限與替代：增量編碼器雖應用廣泛，但存在掉電位置丟失的問題。為解決此問題，可采用絕對值編碼器。同時，針對特定工作環境，如高振動環境，旋轉變壓器因其抗振性能而成為優選。

綜上所述，伺服電機是否需要額外配置編碼器，取決于具體的應用場景和控制需求。通過合理配置編碼器，可以顯著提升伺服系統的控制精度和穩定性。
