亨士樂增量編碼器A相、B相、Z相信號及其關系。

在探討HENGSTLER編碼器的A相、B相、Z相信號及其相互關系時，我們首先需要明確這些術語的具體含義，并區分它們與電機三相交流供電（U相、V相、W相）的不同。

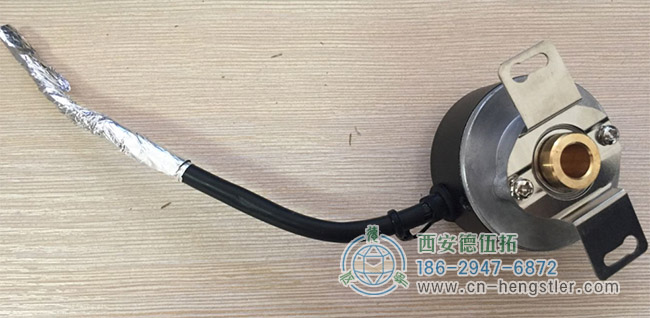

圖為亨士樂HC20系列增量編碼器照片

亨士樂增量編碼器通常輸出三種關鍵信號：A相、B相和Z相。這里不涉及U相、V相、W相，因?yàn)樗鼈兪请姍C(jī)三相交流供電的標識，與編碼器的輸出信號無直接關聯。

A相與B相信號：A相和B相是編碼器的兩個正交（相位差90°）通道。這兩個通道輸出的信號可以是脈沖信號（如方波）或正弦波信號。它們的主要作用是測量電機的轉速和旋轉方向。具體來說，當電機順時針旋轉時，A相信號會先于B相信號；而當電機逆時針旋轉時，情況則相反。這種相位關系使得我們可以通過比較A相和B相信號的先后順序來判斷電機的旋轉方向。
Z相信號：Z相被稱為零位脈沖或標識脈沖，是編碼器每旋轉一周時輸出的一個特殊脈沖。這個脈沖的作用是提供一個絕對的位置參考點，幫助系統確定電機的起始位置或進行位置校正。Z相信號的脈沖寬度通常較短，可能只占整個脈沖周期的1/4左右。無論電機的旋轉方向如何，Z相信號都會在每圈結束時被觸發。

亨士樂增量編碼器ABZ信號的關系

AB信號與轉速和方向：A相和B相信號的正交性使得HENGSLTER編碼器能夠精確測量電機的轉速。同時，通過比較這兩個信號的相位關系，系統可以判斷出電機的旋轉方向。
Z信號與位置校正：Z相信號作為零位脈沖，為系統提供了一個明確的位置參考點。這有助于在電機啟動、停止或需要重新定位時，進行精確的位置校正。

亨士樂增量編碼器ABZ信號與UVW信號的區別

UVW信號：通常用于伺服電機中，代表電機的三相磁極信號。這些信號的相位差為120°，用于控制電機的旋轉。與編碼器的ABZ信號不同，UVW信號與電機的旋轉角度直接相關，但并不直接用于測量轉速或旋轉方向。
ABZ與UVW的獨立性：編碼器的ABZ信號與電機的UVW信號在功能上是獨立的。ABZ信號主要用于測量和控制，而UVW信號則直接參與電機的驅動。兩者之間的相位關系或同步性可能通過控制系統進行協調，但在物理層面并不直接相關。

亨士樂增量編碼器編碼器的A相、B相、Z相信號在測量電機的轉速、旋轉方向和提供位置參考點方面發揮著重要作用。這些信號與電機的UVW三相供電信號有著本質的區別和獨立的功能。
