光電編碼器組成及其工作原理探析

亨士樂編碼器作為一種關鍵的位置和速度反饋裝置，扮演著舉足輕重的角色。它不僅能夠?qū)C(jī)械運動轉換為易于處理和傳輸?shù)臄?shù)字信號或脈沖信號，還能為系統提供高精度的位置信息和速度反饋，從而確保設備的穩定運行和精確控制。

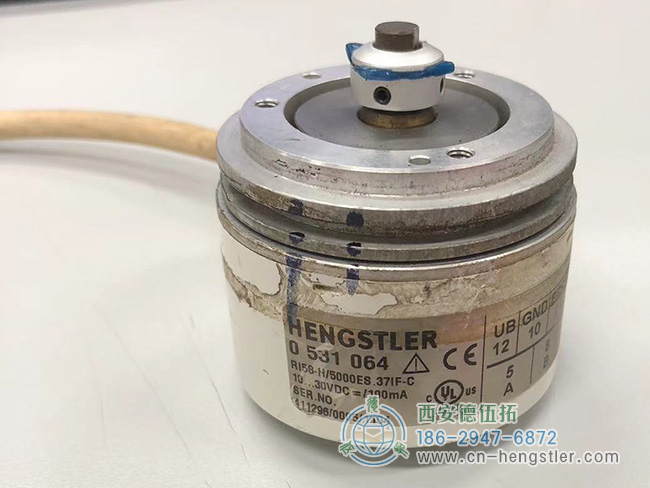

圖為亨士樂RI58系列增量編碼器照片

亨士樂光電編碼器的工作原理

光電編碼器的工作原理基于光電效應，通過光電信號之間的相互作用來實現對設備運動狀態的精確測量。當電動機或輸出軸旋轉時，與之同軸安裝的光柵盤也會隨之旋轉。光柵盤上刻有均勻分布的透光與不透光區域（通常為長方形孔），這些區域在旋轉過程中會周期性地阻擋或允許光線通過。

與此同時，HENGSTLER編碼器內部設有一組發光二極管（LED）和光電檢測元件（如光敏二極管或光敏晶體管）。發光二極管發出光線，光線穿過光柵盤后被光電檢測元件接收。隨著光柵盤的旋轉，透光和不透光區域交替出現，導致接收到的光信號強度發生周期性變化。這一變化被轉換為電信號，并通過電子組件進一步處理，最終輸出為數字量或脈沖信號。

光電編碼器的組成

光電編碼器雖未采用傳統的模塊化設計，但其內部結構的精密布局和特殊轉換機制確保了高效、準確的數據傳輸。其主要由以下幾部分組成：

光柵盤：作為光電編碼器的核心部件，光柵盤直接參與光電信號的生成。其表面刻有精細的圖案，這些圖案決定了信號轉換的精度和分辨率。光柵盤的材質和制造工藝對編碼器的性能有著重要影響。
發光二極管（LED）：作為光源，LED負責發出穩定且均勻的光線，穿透光柵盤。LED的發光效率和穩定性直接影響到光電信號的強度和穩定性。
光電檢測元件：接收通過光柵盤的光線，并將其轉換為電信號。這些元件通常具有高靈敏度和快速響應能力，能夠準確捕捉光信號的變化。
信號處理電路：對光電檢測元件輸出的電信號進行放大、整形、計數等處理，最終輸出為標準的數字量或脈沖信號。該電路還負責計算相位差，確保信號的準確性和穩定性。
外殼與支撐結構：保護內部元件免受外界干擾和損壞，同時確保光柵盤與檢測元件之間的精確對準和穩定旋轉。

光電編碼器的優勢

高精度：通過精細的光柵盤設計和高靈敏度的檢測元件，光電HENGSTLER編碼器能夠提供極高的位置分辨率和測量精度。
抗干擾能力強：光電信號轉換過程中不易受電磁干擾影響，確保信號傳輸?shù)姆€(wěn)定性和可靠性。
響應速度快：光電檢測元件的快速響應能力使得編碼器能夠?qū)崟r(shí)反映設備運動狀態，滿足高速、高精度控制需求。
易于集成：光電編碼器通常具有標準化的接口和輸出格式，便于與各種控制系統和自動化設備集成。

光電編碼器憑借其獨特的組成和工作原理，在工業自動化領域展現出了卓越的性能和廣泛的應用前景。隨著技術的不斷進步和市場的持續拓展，光電編碼器必將在更多領域發揮其重要作用。
