亨士樂編碼器在變頻電機應用中的選型與安裝。

在現代工業自動化領域，變頻電機的廣泛應用極大地提升了生產效率和設備性能。為了實現變頻電機的精確控制，Hengstler編碼器作為核心傳感器，扮演著至關重要的角色。西安德伍拓自動化和大家一起分享變頻電機編碼器的功能、技術特點及其在變頻控制中的重要作用。

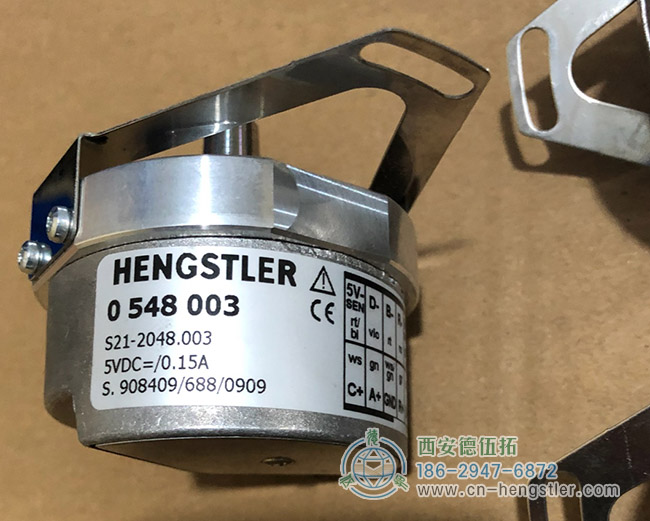

圖為一款亨士樂輕載增量編碼器照片

亨士樂旋轉編碼器的基本原理與分類

旋轉編碼器，作為一種高精度的轉速測量裝置，通過測量電機轉軸的旋轉角度或速度，為控制系統提供精確的位置和速度反饋。根據其輸出信號的不同，旋轉編碼器主要分為單路輸出和雙路輸出兩種類型。
單路輸出編碼器：這類編碼器僅輸出一組脈沖信號，用于測量轉速。雖然簡單，但在需要判斷旋轉方向的應用中顯得力不從心。
雙路輸出編碼器：相較于單路輸出，雙路編碼器提供兩組相位差90度的脈沖信號。這種設計不僅能夠精確測量轉速，還能通過比較兩組脈沖的相位關系，準確判斷電機的旋轉方向，從而實現了更為全面的控制功能。

編碼器技術參數與性能考量

旋轉編碼器的技術參數多樣，其中每轉脈沖數（PPR，Pulses Per Revolution）是衡量其精度的重要指標，范圍從幾十個到幾千個不等。高PPR值意味著更高的測量精度和分辨率。此外，供電電壓也是選擇編碼器時需考慮的關鍵因素，確保與控制系統兼容。

亨士樂編碼器精細構造與保護措施

由于旋轉編碼器內部包含精密的機械和電子元器件，因此在使用過程中需特別注意保護。避免強烈的沖擊和振動，以防損壞內部結構。同時，在配線過程中，應嚴格遵守操作規范，確保在電源關閉狀態下進行，防止因操作不當導致的設備損壞。

亨士樂編碼器配線注意事項與信號質量?jī)?yōu)化

為了確保旋轉編碼器信號的準確性和穩定性，配線過程中需注意以下幾點：
安全配線：在電源關閉狀態下進行配線，避免輸出線接觸電源，以防損壞輸出回路。
電線長度控制：延伸電線時，長度應盡量控制在10米以內，以減少信號衰減和干擾。必要時，采用施密特回路等波形整形技術，提升信號質量。
極性正確：配線時需特別注意電源極性，避免因極性錯誤導致內部回路損壞。
分離配線：避免與高壓線、動力線并行配線，以減少感應噪聲和誤動作的風險。
短距離配線：盡量縮短配線距離，以減少感應噪聲和信號干擾。特別是在向集成電路輸入時，更需格外注意。
優質電線選擇：使用電阻小、線間電容低的電線（如雙絞線、屏蔽線），以減少波形上升、下降時間的延長和信號間的串?dāng)_。

亨士樂編碼器在變頻控制中的應用價值

在變頻電機控制系統中，旋轉編碼器的作用不僅限于轉速測量。通過精確反饋電機的位置和速度信息，編碼器能夠輔助控制系統實現更精細的調速和定位控制。特別是在大功率電機的變頻轉工頻切換過程中，編碼器能夠確保切換瞬間工頻電源與變頻電源相位的一致性，從而顯著降低電機的起動電流，保護水泵機組等關鍵設備免受沖擊破壞。

變頻電機編碼器作為現代工業自動化領域的重要組成部分，以其高精度、高可靠性的特點，為變頻電機的精確控制提供了有力支持。在未來的發展中，隨著技術的不斷進步和應用領域的持續拓展，旋轉編碼器必將在更多領域發揮重要作用。
