亨士樂增量編碼器的使用方法與技術詳解

在工業自動化和精密測量領域，增量編碼器作為一種關鍵傳感器，廣泛應用于旋轉或直線運動的精確測量與控制中。下面和大家一起分享HENGSTLER增量編碼器的使用方法，包括選型原則、信號解析、以及在不同控制系統中的數據采集策略，旨在幫助讀者更好地理解和應用這一技術。

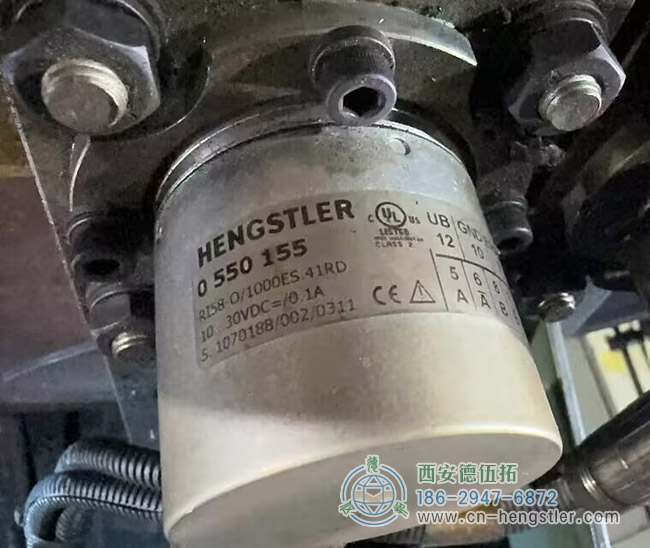

圖為亨士樂RI58-O系列增量編碼器照片

亨士樂增量編碼器的選型

增量編碼器根據旋轉運動產生脈沖信號，其選型首要考慮的是分辨率。分辨率決定了編碼器每旋轉一圈所能產生的脈沖數，這一數值從6到5400或更高不等。脈沖數越多，意味著編碼器對旋轉運動的檢測越精細，即分辨率越高。因此，在選擇編碼器時，需根據實際應用場景對精度的需求來確定合適的分辨率。

此外，還需考慮HENGSTLER編碼器的電氣接口（如TTL電平）、輸出信號類型（差分或單端）、防護等級、安裝尺寸及環境適應性等因素，確保編碼器能夠穩定可靠地工作于特定環境中。

亨士樂增量編碼器的信號解析

增量編碼器通常提供三路基本信號輸出：A相、B相和Z相（或稱為索引脈沖）。A相和B相信號相位相差90度，通過判斷A相超前B相還是B相超前A相，可以確定旋轉方向。每轉一圈，Z相信號輸出一個脈沖，作為機械零位的參考，有助于實現絕對位置的校準或復位。

A相與B相信號：這兩路信號通常采用TTL電平，是編碼器輸出的主要增量信息。通過計數器記錄A、B相的脈沖數量，可以計算出旋轉的角度或位移量。同時，利用A、B相信號的相位差，可以準確判斷旋轉方向。
Z相信號：Z相脈沖通常用于標記旋轉的起始點或特定位置，對于需要周期性復位或校準的系統尤為重要。

亨士樂增量編碼器數據采集與控制系統集成

PLC系統：在PLC控制系統中，可通過配置高速計數模塊來接收并處理增量編碼器的信號。高速計數模塊能夠準確捕捉并計數A、B相信號，同時識別Z相信號以實現位置校準。通過編程，PLC可以實時計算并顯示旋轉角度、速度等參數，實現自動化控制。
工控機系統：對于需要更高數據處理能力和靈活性的應用，可選擇工控機配合高速計數板卡進行數據采集。工控機強大的計算能力和豐富的軟件資源，使得數據處理更加高效、靈活，能夠滿足復雜控制算法的需求。
單片機系統：在成本敏感或嵌入式應用場景中，單片機是一個經濟高效的選擇。為了增強抗干擾能力，建議使用帶光電耦合器的輸入端口來接收增量編碼器的信號。通過編寫適當?shù)墓碳绦?，單片機可以實現對旋轉運動的精確測量與控制。

增量編碼器作為工業自動化中的核心傳感器之一，其使用方法涉及選型、信號解析以及數據采集與控制系統集成等多個方面。通過合理選擇HENGSTLER編碼器、準確解析信號，并結合適當?shù)目刂葡到y(tǒng)進行數據采集與處理，可以實現對旋轉或直線運動的精確測量與控制，為工業自動化和精密測量領域提供有力支持。

了解更多編碼器相關知識，敬請關注亨士樂編碼器代理商西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供Hengstler編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因?yàn)榫幋a器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
