編碼器的工作電壓到底該怎么選？

亨士樂編碼器的工作電壓，作為維持其正常運作與精確測量的基石，是編碼器技術規格中不可或缺的一環。Hengstler編碼器不同類型，往往伴隨著差異化的工作電壓需求，這些具體數值會在產品的技術說明中清晰標注。

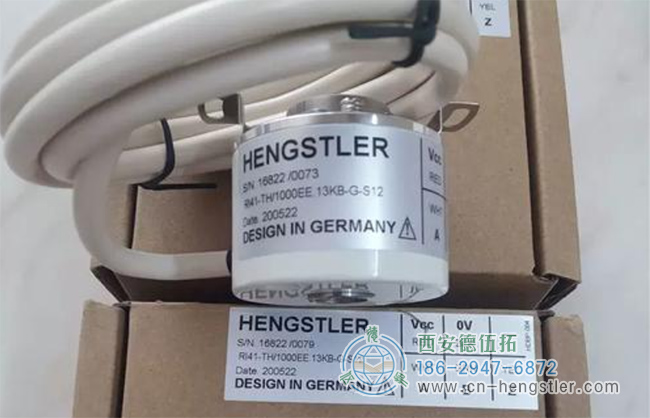

圖為HENGSTLER增量編碼器RI系列24V電壓的照片

編碼器工作電壓的選擇與考量

電壓范圍匹配：根據編碼器的工作電壓要求，選擇合適的供電電源，常見的有5VDC或8-30VDC等。值得注意的是，編碼器的輸入電壓與其輸出方式并無直接關聯。
長距離供電建議：當供電電纜線長度超過一定閾值（如15米或更長）時，推薦使用8-30VDC的供電方式。這是因?yàn)殡娎|本身存在電阻，長距離傳輸會導致顯著的電壓降，若采用5V供電，可能因到達編碼器時的電壓過低而無法正常工作。

編碼器工作電源類型與兼容性

旋轉編碼器的工作電源通常涵蓋多種類型，如5V直流、5-13Vdc或11-26Vdc等。若編碼器支持11-26Vdc范圍，則可直接利用PLC的24V電源進行供電，前提是滿足以下兼容性條件：
電流消耗適配：確保編碼器的電流消耗在PLC供電能力的范圍內。
信號電平匹配：若編碼器并行輸出連接至PLC的I/O點，需明確編碼器的信號輸出類型（推挽輸出或集電極開路輸出）。集電極開路輸出又分為N型和P型，需與PLC的I/O極性相匹配；推挽輸出則無需特別考慮極性兼容問題。
信號線保護：當編碼器從驅動器輸出信號時，通常信號電平為5V。在連接過程中，需嚴格避免24V電源電平誤接入5V信號線，以防損壞編碼器信號端。

編碼器干擾與故障排查

在實際應用中，編碼器性能異常往往并非由硬件損壞直接導致，而是由于外部干擾引起的波形畸變，進而影響計數準確性。因此，在排查故障時，應首先檢查是否存在干擾源，并采取相應的屏蔽或?yàn)V波措施，以確保編碼器信號的純凈與穩定。

綜上所述，合理選擇編碼器的工作電壓，并關注其與系統其他組件的兼容性及抗干擾能力，是確保旋轉編碼器在各類應用中發揮最佳性能的關鍵。
