亨士樂編碼器波形觀測與解析方法

編碼器波形分析是深入理解編碼器性能與工作原理的關鍵步驟，它涉及對Hengstler編碼器輸出的電脈沖信號進行精確測量與細致分析。這一過程通常借助示波器這類專業設備來實現，尤其是示波器，其在工程界享有盛譽，能夠直觀展示電信號振幅隨時間變化的波形圖。

編碼器，作為連接機械運動與電子世界的橋梁，其核心功能是將旋轉軸的位置與速度信息轉化為電信號。這些信號，以脈沖形式存在，是控制各類機械設備精準運動的基礎。

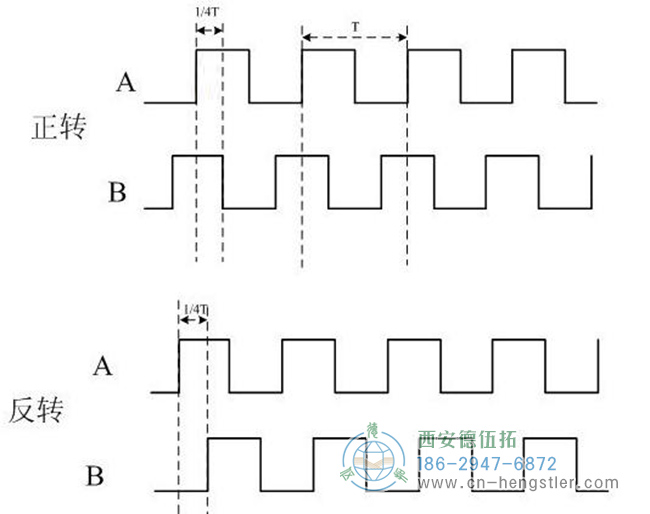

圖為亨士樂增量編碼器的正轉和反轉的波形圖

在進行波形分析時，我們首要關注的是編碼器輸出波形的形態，它直接反映了編碼器的工作狀態。通過觀察波形是否穩定、連續，以及脈沖的頻率、寬度和幅度等特征參數，我們可以初步判斷編碼器是否運行正常，是否需要調整或維護。

使用示波器進行波形測量時，需確保選用合適的示波器探頭，并設置恰當?shù)臏y(cè)量范圍。同時，正確配置觸發模式與觸發電平，以及關注示波器的采樣率和帶寬，對于捕捉亨士樂編碼器輸出的高頻信號至關重要。這些設置將直接影響到測量結果的準確性和可靠性。

Hengstler編碼器輸出的信號類型多樣，常見的有方波和正弦波。無論是哪種波形，增量式編碼器的A、B通道之間通常存在90°的相位差，這一特性在波形分析中具有重要意義。通過波形分析工具對增量式編碼器的輸出信號進行計數，我們可以準確計算出編碼器的線數和評估其性能。例如，通過手動逆時針旋轉編碼器一圈，并觀察采集到的波形變化，即可直觀判斷編碼器的健康狀況。

而對于絕對式編碼器，其脈沖信號則直接映射了電機的絕對位置信息。解析這類信號的方法因編碼器類型而異，包括光電式、磁電式和光學式等多種技術路線。了解并掌握這些不同類型編碼器的信號特征及其解析方法，對于實現電機精準控制至關重要。

綜上所述，電機編碼器波形分析是提升編碼器應用效能、優化工程設計與調試流程的重要手段。通過借助示波器等先進工具進行精確測量與深入分析，我們能夠更加全面地了解編碼器的性能表現，為電機控制系統的優化提供有力支持。
