如何使用終端電阻降低增量編碼器的電氣噪聲？

由于亨士樂編碼器和大多數電子設備一樣都具有高輸入阻抗，在某些情況下，添加負載或終端電阻有助于減少電噪聲的干擾。

這在實現長電纜增量編碼器時尤其有用。如果接收設備（通常是控制器或驅動器）的輸入阻抗很高，則通過電纜的電流非常小。在HENGSTLER編碼器與控制器/驅動器連接處添加終端電阻會增加流過電纜的電流。增加的信號電流不易受到可能耦合到電纜中的任何電噪聲的干擾。

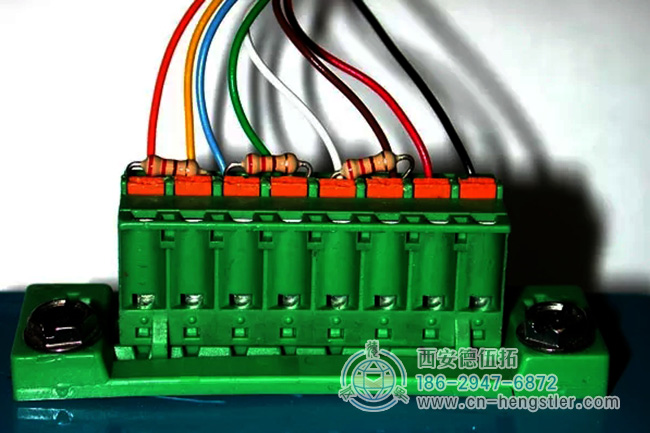

圖為編碼器安裝終端電阻的照片

在單端設置中，終端電阻與輸出并聯；此連接從編碼器通道到信號地。在差分設置中，此連接位于通道與其互補通道之間（A 和 A-、B 和 B- 等…）

終端電阻的值取決于亨士樂編碼器的電流能力。我們的標準增量編碼器每通道可提供高達 20 mA 的電流，在 5VDC 下意味著最大總終端負載為 100 歐姆。

在對噪聲負載應用進行故障排除時，我們建議客戶從 1K歐姆左右的電阻值開始，然后再從那里開始。很多時候，1K 的電阻足以解決噪聲干擾問題。

我還想指出，這種類型的終端負載應該在每個通道上完成，因?yàn)槊總€(gè)通道都是一個獨立的電路。

還要記住的是，低值的終端電阻可能會衰減增量編碼器輸出信號的幅度，而太低的值可能會損壞增量編碼器。

上面提到的 100 歐姆值適用于旋轉增量編碼器。其他HENGSTLER編碼器可能無法將電流輸送到如此重的負載中。

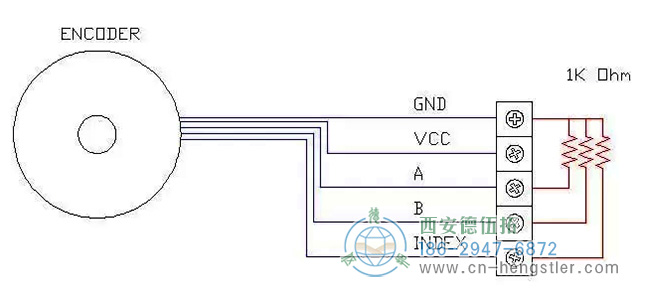

下面是一個圖示示例，說明如何向單端（TTL）設置的增量編碼器添加終端電阻。



如何向單端（TTL）設置的增量編碼器添加終端電阻的圖示示例。

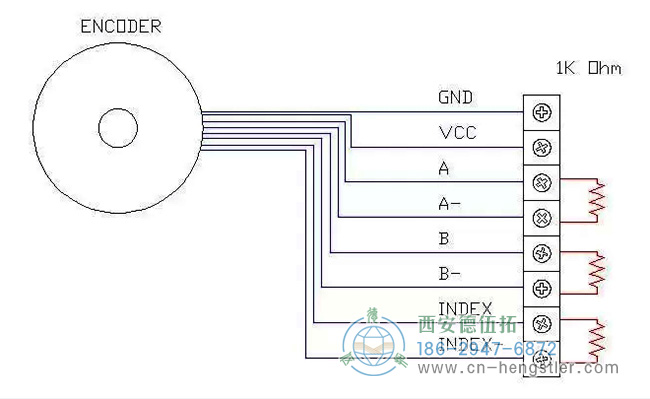

下面是連接到差分設置的增量編碼器（RS-422）的終端電阻的示例。



差分終端，連接到差分設置的增量編碼器的終端電阻示例 (RS-422)
