HENGSTLER編碼器光柵工作原理詳解

光柵，作為一種傳感器元件，巧妙地利用光的波動特性，將光波折射或反射成具有規則間距的光條紋。這一特性使其能夠精確地檢測位置、變形、速度等物理量。而亨士樂編碼器光柵，則是將光柵技術與編碼器相結合的一種先進光學裝置。

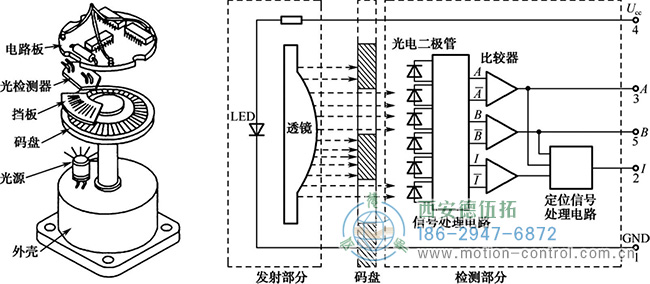

圖為增量編碼器光柵的內部結構和工作原理示意圖

亨士樂編碼器光柵的構成

編碼器光柵主要由三大部分組成：光柵條、光源和接收器。其中，光柵條是核心部件，它由一系列等距的光柵條構成，并具備特定的刻痕、漸進式結構及反射鍍層。光源和接收器則分別位于光柵條的兩側，共同協作以實現光信號的轉換和檢測。

亨士樂編碼器光柵的工作原理

HENGSTLER編碼器光柵的工作原理基于光柵條上的刻痕和縫隙對光線的反射或透射。當光源發出的光束經過光柵條時，會形成一系列亮暗相間的光柵條紋。這些光柵條紋被接收器捕捉到后，會轉化為電信號。隨后，這些電信號被送入處理器進行編碼器計數處理和解碼，最終輸出對應的運動狀態信息。這一過程實現了對運動狀態的高精度檢測和計量。

亨士樂編碼器光柵的應用領域

編碼器光柵作為一種高精度、高分辨率的位置檢測器，在多個領域發揮著重要作用。在工業自動化、航空航天、機械加工等領域，編碼器光柵都展現出了其獨特的優勢。例如，在機床加工中，它能夠精確地檢測工件的加工位置和運動軌跡，從而實現精確的加工控制。這使得編碼器光柵成為現代工業中不可或缺的高精度測量工具。
