亨士樂編碼器正確接線指南

HENGSTLER編碼器，作為機械角度轉換為數字信號的關鍵設備，其正確接線對于確保系統穩定運行至關重要。今天要和大家一起分享的是亨士樂編碼器的接線步驟及注意事項，幫助用戶準確完成接線工作。

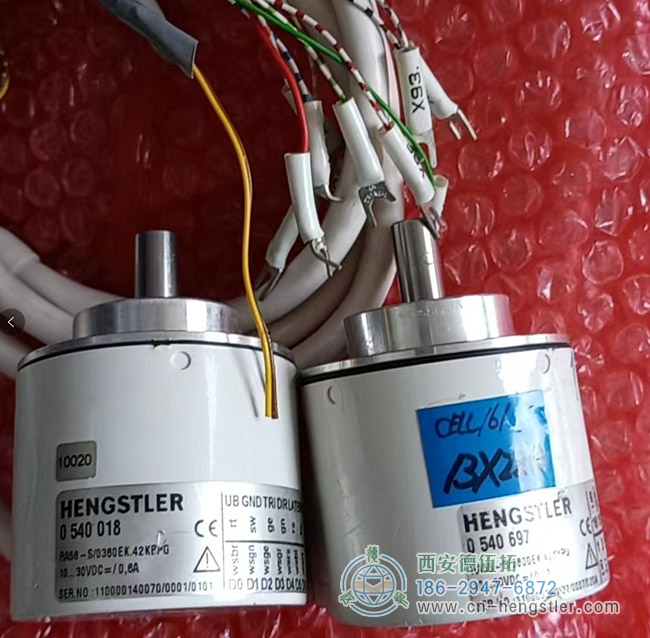

圖為一款HENGSTLER增量編碼器及其線纜顏色照片

認識亨士樂編碼器與接口

編碼器結構：編碼器主要由光電檢測器和編碼盤組成，用于將機械軸的旋轉角度轉化為可處理的數字信號。
接口類型：編碼器接口通常分為串行和并行兩種，需根據具體型號和控制系統要求選擇。
線纜與插頭：編碼器通過固定電纜和插頭進行接線，需確保線纜質量良好，插頭與接口匹配。

亨士樂編碼器接線前準備

確定輸出電壓與信號類型：了解編碼器的輸出電壓級別（如DC24V）和輸出信號類型（如NPN或PNP），以便選擇合適的控制器和接線方式。
檢查接口標識：確認編碼器的接口標識，準備相應的連接電纜。

亨士樂編碼器接線步驟

連接電源：
如果編碼器需要外接電源，應將電源的正負極分別連接到編碼器的相應端子上。
若使用PLC的DC24V電源，需確保電源穩定性，并正確連接編碼器的電源端與COM端。
信號線連接：
對于增量型編碼器，通常包括A、B、Z三相輸出。A、B相為相差90度的脈沖信號，用于測量旋轉方向和速度；Z相為每圈一個脈沖的零點信號。
將A、B、Z三相輸出線分別連接到控制器的輸入端口，注意相位順序和信號類型（NPN或PNP）。
若編碼器具有屏蔽線，應將其接地以提高抗干擾性。
連接至控制系統：
根據控制系統要求（如RS485、SSI等），選擇合適的連接方式將編碼器接入系統。
確保所有連接牢固可靠，無松動或短路現象。

亨士樂編碼器實際接線示例

NPN 輸出增量型E6B2-CWZ6C：棕色線接電源正極，藍色線接電源負極，黑色、白色、橙色線分別接PLC輸入0.00、0.01、0.04，PLC的COM接電源正極。
PNP 輸出增量型E6B2-CWZ6B：類似NPN型，但PLC的COM需接電源負極。
絕對值型編碼器（如E6C3系列）：根據具體型號，將各信號線（紅色、黑色、褐色等）分別接入PLC相應輸入點，注意電源極性和信號類型。

亨士樂編碼器接線注意事項

嚴格按照接線圖操作：避免接錯線導致設備損壞或運行異常。
關閉電源：在接線過程中，確保所有設備電源已關閉，防止電氣接觸引起損壞。
開機測試：接線完成后，進行開機測試以驗證編碼器輸出信號與控制器輸入信號的一致性。
注意抗干擾：編碼器信號線應盡量遠離干擾源，如變頻器、電機等強電設備。

通過遵循以上步驟和注意事項，可以確保編碼器正確接線并穩定工作，為機械控制系統提供準確的角度檢測和可靠的數字信號輸入。
