亨士樂編碼器安裝與偏差問題測試指南

HENGSTLER編碼器廣泛應用于各種領域，根據功能不同，主要分為增量式旋轉編碼器、絕對式旋轉編碼器、正弦輸出旋轉編碼器和馬達旋轉編碼器等。為了充分發揮其性能，除了了解產品本身特性外，正確的安裝也是至關重要的。

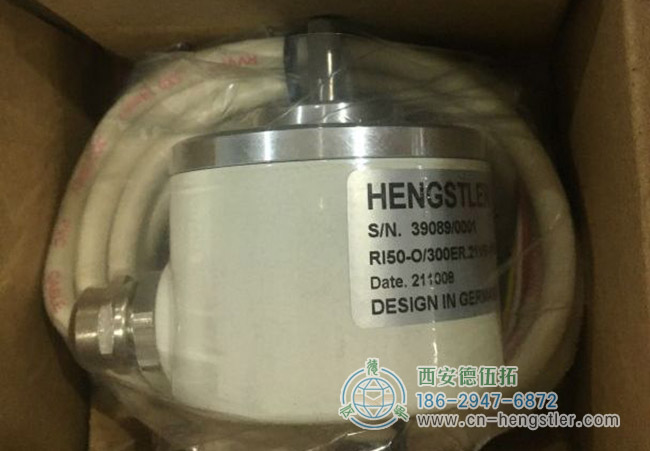

圖為亨士樂RI50系列增量編碼器開箱照片

亨士樂編碼器安裝步驟及注意事項

牢固安裝：確保編碼器安裝牢固，防止因震動而松動。
軸負載控制：當編碼器軸與機器軸聯結時，確保軸的負載不超過其最大允許值。
無偏差聯結：使用聯軸器聯結時，確保編碼器軸與機器軸之間無偏差。
避免剛性聯結：不要使用剛性聯軸器進行聯結，以防損壞編碼器。
鎖緊螺絲：聯軸器的螺絲必須鎖緊，防止在使用過程中松動。
選擇合適的聯軸器：聯軸器的重量會增加軸的負載，因此需選擇合適型號。
使用定時傳送帶：當用傳送帶聯結時，選擇定時傳送帶以確保角度精確。
控制傳送帶張力：使用定時傳送帶時，確保張力合適，并注意皮帶安裝和松脫情況。
避免徑向負載：在旋轉過程中，避免徑向負載導致皮帶輪震動和偏差。
齒輪聯結注意事項：使用齒輪聯結時，避免徑向負載導致齒輪震動。
禁止敲擊：不要通過聯軸器、傳送帶和齒輪敲擊編碼器。
控制聯結震動：軸的聯結震動應控制在0.1 T.I.R.以?xún)?nèi)。

亨士樂編碼器軸與驅動軸偏差問題

彈性軟連接：當編碼器軸與驅動軸之間存在偏差時，應采用彈性軟連接，防止驅動軸串動、跳動，造成編碼器軸系和碼盤損壞。
軸負載控制：確保HENGSTLER編碼器軸負載不超過最大允許值，選擇合適的傳動機械和皮帶輪進行聯結。
使用壽命因素：編碼器的使用壽命取決于軸的負載、最大限速和工作溫度。在40℃工作溫度下，以最大軸負載計算具體使用壽命。

亨士樂空心軸類編碼器注意事項

軸向串動控制：編碼器聯結的驅動軸正面和反面的偏差應在規定“A”值范圍內浮動。
徑向跳動控制：馬達震動“B”值應控制在允許范圍內，超出將縮短編碼器和板彈簧使用壽命。
端面跳動控制：馬達法蘭面旋轉時產生的擺動偏差“C”值應控制在允許范圍內，避免與盤面摩擦。
軸承壽命因素：與實軸類編碼器相同，空心軸類編碼器的使用壽命也取決于軸的負載、最大限速和工作溫度。

亨士樂編碼器電器方面注意事項

接線檢查：接線完成后，仔細檢查接線是否正確，避免錯誤輸入電壓損壞編碼器。
輸入電壓控制：注意編碼器內部直流輸入電壓，不宜在配電盤附近使用。
線路分離：HENGSTLER編碼器的輸出線不要與動力線等繞在一起或同一管道傳輸，避免干擾導致錯誤動作。
使用屏蔽電纜：盡可能使用屏蔽電纜，特別是信號線。
信號衰減考慮：長距離傳輸時，應考慮信號衰減因素，選用合適的輸出方式。

亨士樂編碼器環境方面注意事項

防敲擊和震動：編碼器是精密儀器，安裝時避免敲擊，使用時注意周?chē)鹪础?br /> 防滴漏：非防漏結構的編碼器應避免濺上水和油等，必要時加上防護罩。

正確的安裝和調試是確保旋轉編碼器正常工作的關鍵。在安裝過程中，應嚴格遵守上述步驟和注意事項，以確保編碼器能夠充分發揮其性能，并在各種復雜環境中穩定運行。
