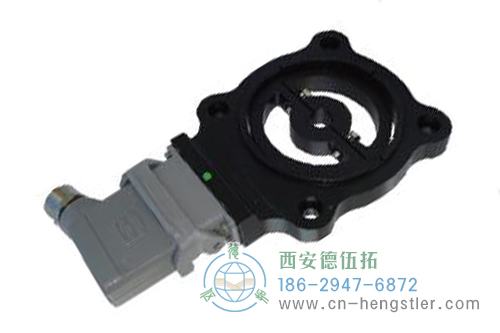

ST56重載磁性增量編碼器|NorthStar(北極星)
采用創新傳感器技術重新設計，達到0.06英寸的間隙
無軸承設計可以安裝到56和140C面電機上
0.75英寸厚度節省安裝空間，并且可以安裝到電機和減速器中間
高度緊湊只有9.8英寸，并且可以擴展為雙輸出
陽極氧化鋁外殼帶現場可接線的連接器－外殼不銹鋼可選
單路或者雙路隔離信號輸出


ST56重載磁性增量編碼器產品規格
外徑：5.41"(137.4mm)
軸徑或孔徑：0.625"(15.9mm)-2.625"(66.7mm)
脈沖數或分辨率：64-2,048
防護等級：IP65
最高轉速：7,000 RPM

ST56重載磁性增量編碼器電氣特性
電源電壓：5~26V

ST56重載磁性增量編碼器機械特性
安裝規格：直徑4.5" ，56C 電機表面或輔助法蘭，滿足NEMA MG1標準
外殼材料：陽極氧化鋁

ST56重載磁性增量編碼器工作溫度
標準：-40°C ~ +100°C
擴展：-40°C ~ +120°C

ST56重載磁性增量編碼器適用行業

　冶金行業　　　　　造紙行業

　矢量電機

ST56重載磁性增量編碼器技術參數

技術數據（機械）

軸轉速	5000RPM
安裝配置	4.5" 56C 表面安裝，符合 NEMA MG1 標準
外殼材料	鑄鋁（不銹鋼可選）
加速度變化率	最大 12000rpm/ 秒
所需軸長	最小 0.7"
允許的軸向跳動	±0.045'
允許的徑向跳動	0.002" TIR
重量	鋁 1.7lbs (0.77kg) 不銹鋼 3lbs (1.36 kg)
工作溫度	標準 -40℃ ~ 90℃ 擴展 -40℃ ~ 100℃
儲存溫度	-40℃ ~ +120℃
濕度	相對濕度至 98%（非冷凝）
沖擊（傳感器模塊）	1m 跌落試驗，30G's 分
振動	18G's，5 ~ 2000 Hz

技術數據(電氣)

編碼方式	增量式
每轉脈沖數	64 ~ 2048
相位檢測	從編碼器安裝端看逆時針旋轉 (CCW) 時 A 超前 B
正交相位	90°±22°
對稱性	180°±54°
零位信號	B 的下降沿選通 270°
輸入電壓要求	直流 5 ~ 15V 或 5 ~ 26V
電流要求	電氣選項 L 或 H：每個傳感器模塊典型值 45mA，再加上線路驅動器載荷 電氣選項 V 或 5：每個傳感器模塊典型值 65mA，再加上線路驅動器載荷
輸出信號	電氣選項 L 或 H：5 ~ 15V 線路驅動器，150mA 電氣選項 V：5 ~ 26V 線路驅動器，100mA 電氣選項 5：5V 線路驅動器，150mA
頻率響應	0 ~ 120kHz 數據和零位信號
電氣抗干擾性	2kV 靜電放電測試、反極性、短路
連接器	10 針工業型鎖扣，密封符合 NEMA 4 和 12 標準，防護等 級 IP65；MS 連接器或針

電氣連接

信號	連接器引腳	集束電纜	導管接頭
Com	1	黑	1
B	2	綠	5
A	3	藍	3
Z *	4	紫	7
無連接	5	-	-
Vcc	6	紅	2
B	7	黃	6
A	8	灰	4
Z *	9	橙	8
屏蔽	10	屏蔽織網	-

^*可選零位信號(Z)。參見訂購信息。

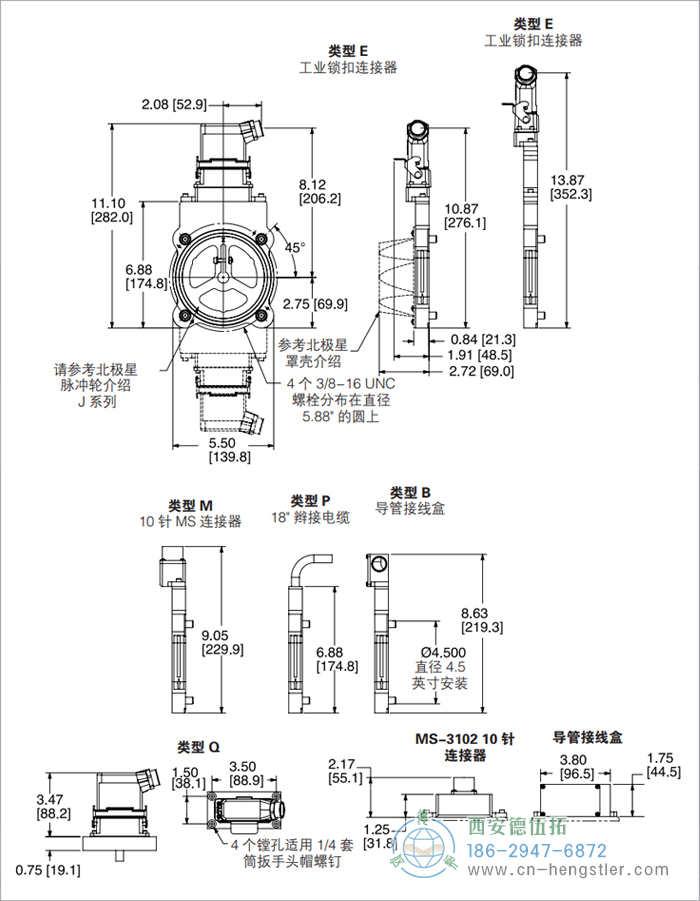

ST56重載磁性增量編碼器外形及安裝尺寸

ST56重載磁性增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼 3：零位	代碼 4：輪的內徑	代碼 5：終端	代碼 6：電氣	代碼 7：外罩/適配器
□5	□	□	□	□	□	□
S5 電機安裝環，用于 4 1/2" C 面電機 (56C) 單輸出 D5 電機安裝環，用于 4 1/2" C 面電機 (56C) 雙輸出	0064 0128 0256 0512 1024 2048	L 無零位 在代碼 2 為 0512、1024 或者 2048 時可提供 G 門控 Z 信號 Z 差分信號 (Z, Z)	J04 5/8" 孔 J05 7/8" 孔 J06 1.00" 孔 J07 1-1/8" 孔 K09 1-3/8" 孔 K10 1-1/2" 孔 K11 1-5/8" 孔 K12 1-3/4" 孔 K13 1-7/8" 孔 K14 2.00" 孔 K15 2-1/8" 孔 K16 2-1/4" 孔 K17 2-3/8" 孔 K18 2-1/2" 孔 K19 2-7/8" 孔 ------- 可提供其他軸尺寸 最大 3.75	C 1/2" NPT 工業型鎖扣連接器 B 導管接線盒 E 3" 增高 1/2" NPT 工業型鎖扣連接器 M 10 腳 MS 連接器 P 18" 辮接電纜 Q 安裝在 18" 辮接電纜上的工業型鎖扣連接器 ------ 在代碼 1 為 S5 且代碼 4 為 J04 至 J07 時可提供： S 18" 辮接電纜，配置不銹鋼外殼	L 5-15V 輸入，5-15V 線路驅動器(4428) 輸出 H 與 L 相同，溫度擴展至 120℃ V 5-26V 輸入，5-26V 線路驅動器(IC-WE) 輸出 5 5-15V 輸入，5V 線路驅動器 (4428) 輸出 差分，雙向信號 (A,A,B,B)	C 標準外罩 E 超重型鋼外罩 F 通孔平外罩 S 雙 56C 面 夾層型適配器 T 無孔平外罩

備件脈沖輪：代碼 2（PPR）& 代碼 3（零位）& 代碼 4（孔尺寸）前增加“NS”。示例：NS0512ZK11
備件配套連接器：代碼 1（型號）& 代碼 5（終端）前增加“NS”。示例：NSS5C
備件外罩：代碼 1（型號）& 代碼 4（孔尺寸）& 代碼 7（外罩）前增加“NS”。示例：NSS5K11C
5 英尺接口電纜：RIMCABLEDB10005。其他長度：最后 4 位為長度，以 5 英尺為單位遞增。示例：RIMCABLEDB10065 為 65 英尺。
