亨士樂編碼器在工業機器人中的應用

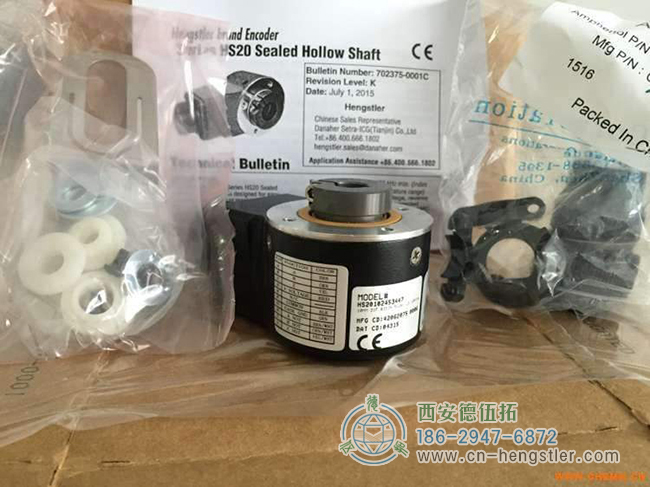

速度、功率和耐久性是工業機器人的重要特性。工業機器人通常用于汽車裝配線上，用于焊接和搬運大型工件。盡管使用了先進的校準方法，工業機器人的位置精度在某些任務中仍然不是最優的。這種情況現在已經改變了高精度輸出編碼器-亨士樂編碼器。


旋轉編碼器的開發主要是為了滿足航空航天工業的要求，在航空航天工業中，大型工件必須進行高精度加工。機床實現高精度并不困難，但靈活性不足，或者專用機床和專用車間的成本過高。然而，對于非常大的工件，比如飛機機身，機器人可以很容易地到達任何他們可以鉆孔或銑削的地方。

影響精度的因素

對于亨士樂編碼器此類應用，必須以足夠的精度定位和對齊刀具中心點（即機械臂末端的刀具）。傳統的工業機器人在這里達到了極限。有幾個因素會導致失真：

·為了實現所需的機動性，需要一個具有串聯運動的機器人，如B。需要一個六軸鉸接機器人。

·每個軸由伺服齒輪電機驅動。誤差主要由零位誤差、齒隙和連接彈性引起。

·在加工過程中，力和動態力會影響機器人機構的剛度，從而影響絕對位置精度。

通過先進的校準方法，現在可以控制刀具中心點的可重復定點移動，精度為百分之幾毫米。一些制造商的鉸接式機器人的重復性已達到±0.1 mm或更高的ISO9283標準。

然而，它仍然比機器人坐標系中可實現的可重復絕對位置精度低10倍。根據機器人結構設計、最大伸展距離和最大有效載荷，鉸接式機器人的絕對位置精度現在為±1mm。這種精度無法滿足航空航天等行業的精度要求。因此，機器人制造商不得不面對這個問題。

步驟1：高動態的電機控制

傳統的旋轉編碼器為機器人運動軸的伺服電機提供連續反饋。由于伺服電機需要高控制動態性，亨士樂生產的強大感應式旋轉編碼器（如ECI1100和1300系列或EQI1100和1300多圈系列）適用于此類應用。這些編碼器具有很高的控制質量和精度，能夠承受強烈的振動。由于這些旋轉編碼器配備了純串行EnDat接口，因此即使在存在強電磁干擾的環境中，數據傳輸?shù)馁|(zhì)量或安全性也不會受到影響。

步驟2：用于高精度位置測量的輔助編碼器

通過在機器人的每個軸上添加一組高精度角度編碼器或旋轉編碼器，機器人制造商可以極大地提高機器人的絕對位置精度。附加編碼器是安裝在每個齒輪后面的輔助編碼器，用于測量機器人每個關節的實際位置。在這種設計中，這些編碼器將解決零誤差和齒隙問題。它還可以測量加工過程中每個軸上的反作用力。所有這些因素都將刀具中心點的絕對位置精度提高了70%到80%。

模塊化角度亨士樂編碼器，適用于這些應用。這些旋轉編碼器的模塊化設計，包括一個刻度鼓或卷尺以及一個單獨的掃描頭模塊，使其特別適用于具有大型空心軸和極其有限的安裝空間的應用，例如機器人中的B。這些輔助編碼器的信號質量明顯優于伺服電機中的旋轉編碼器，這意味著即使在高度動態運動的情況下，它們也能提供更高的位置反饋精度。

步驟3：移動機器人的高精度位置測量

為了達到大型或較長工件的所有加工位置，例如制造飛機機身或大型纖維復合材料工件時，機器人沿著工件長度的線性軸移動。為了確保機器人的高精度定位，HEIDENHAIN提供了直線電機驅動器和長度高達30米的封裝式線性編碼器。使用線性亨士樂編碼器的定位測量可以補償熱位移和其他影響進給機構誤差的因素。傳統的旋轉編碼器無法檢測到這些影響滾珠位置的因素。

結論：高精度的位置測量提高了刀具中心點的位置精度

為機器人的每個軸配備額外的德國亨士樂編碼器，并使用線性編碼器測量機器人中相對于工件定位的位置值，將大大提高刀具中心點的位置精度，并確保正確配置的工業機器人能夠高精度定位和加工，并定位工件以執行操作任務。角度編碼器和線性編碼器不僅滿足系統的高精度要求，還滿足在復雜緊湊的機器人機械中安裝編碼器所需的靈活性。這些旋轉編碼器適用于安全應用，因此也適用于人-機器人協作系統。
