Hengstler編碼器外殼和屏蔽線是否應該接地？

只要是編碼器的使用環境有電信號，就會產行信號干擾，屏蔽還是需要的。這個西安德伍拓就和大家聊一聊編碼器的外殼和屏蔽線是否應該接地這個問題。

編碼器屏蔽信號干擾的原理

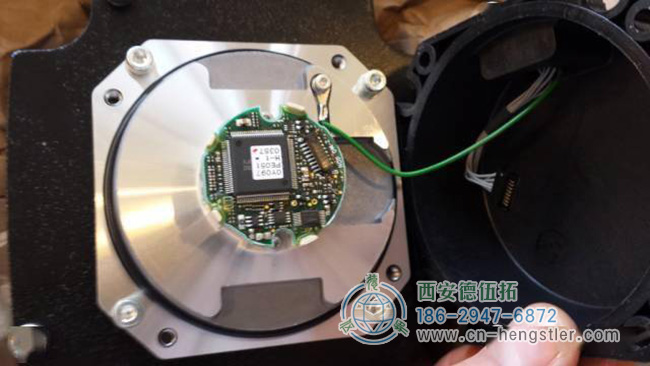

原理上Hengstler編碼器的外殼與屏蔽線屬于外殼保護性接地即屏蔽接地，很多編碼器外殼與屏蔽線作了接觸式導通，還有些是做了用電容連接的交流「高頻」接地。

由亨士樂編碼器電纜屏蔽層接地，有些甚至與電源0V一起接地。但是很多情況下編碼器的軸端連著電機，而編碼器的軸與外殼的導通是通過滾珠軸承的滾珠，在旋轉時是摩擦接觸導通的。

有時受動力三相不平衡影響，以及軸與外殼通過滾珠接觸的導通不良與滾珠上微放電，外殼與屏蔽層導體的高頻傳導延遲性，軸端與外殼與電源0V三者很容易形成短瞬間電磁波落差走向，不當?shù)娜咳惤拥鼗旖拥倪B接反而會引入干擾。

因此，還有些Hengstler編碼器外殼選擇了屏蔽線與外殼的懸空，讓用戶根據現場各種電氣狀況選擇外殼如何接地，屏蔽層如何接地。

亨士樂編碼器電纜屏蔽層接地只有直接導通嗎？

有時接一個電容也是“高頻接地”，有時屏蔽層一端懸空甚至兩端都懸空，也是高頻電容接地了----當編碼器導線大于30米時，屏蔽層與電纜內部的電源線形成了線間電容，高頻干擾從線間電容倒入0V并接地，一端懸空可以避免從干擾源直接導入干擾。

在編碼器信號傳輸較遠時，需要外部再加長一根信號電纜傳導100米時，我一般建議是屏蔽層在接收端接地。而在靠近編碼器端將屏蔽層懸空。電纜足夠長度下，屏蔽層與電纜電源0V形成電容性接地，并避免編碼器外殼、電纜屏蔽層、接收端0V三者的混合直接導通。
由于這么長的距離，高頻干擾傳導的延遲時差必然存在，三者直接混合導通接地將形成線上電磁波落差走向，反而引入干擾在屏蔽層上走。影響到內部的信號。

編碼器電纜接線方法

　　Hengstler編碼器有5條引線，其中3條是脈沖輸出線，1條是COM端線，1條是電源線（OC門輸出型）。編碼器的電源可以是外接電源，也可直接使用PLC的DC24V電源。電源“-”端要與編碼器的COM端連接，“+ ”與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接，A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接，A、B為相差90度的脈沖，Z相信號在編碼器旋轉一圈只有一個脈沖，通常用來做零點的依據，連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線，使用時要將屏蔽線接地，提高抗干擾性。
