AX65編碼器-目前市面上結構極其緊湊的防爆型絕對值編碼器

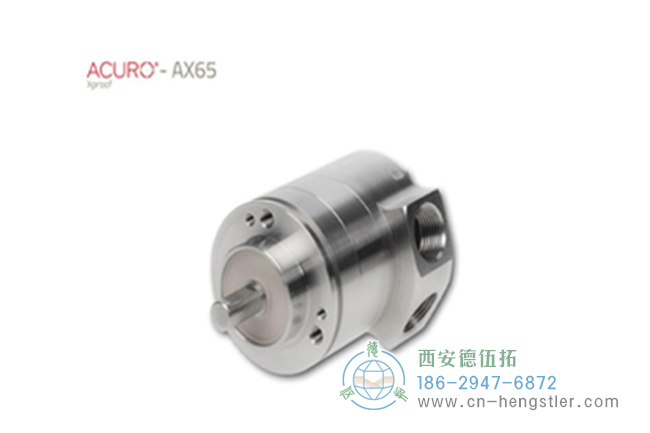

亨士樂（Hengstler）新推出的ACURO®-AX65編碼器的安裝深度僅為70mm，外徑僅為59mm，只有常規防爆型編碼器的一半大小，對于尋求節省空間的系統設計師來說是極有價值的解決方案（圖1）。此外，亨士樂編碼器電纜通過螺釘端子連接到編碼器上，靈活的總線接口方式使得產品更適用于環形組網，這些優勢使AX65成為一種極具吸引力的低成本選擇。


在其眾多優點中，尤為突出的是AX65獲得了國際防爆認證（包括ATEX認證和IECEx采礦、氣體、粉塵認證），非常適用于當今的市場，其應用包括且不僅限于石油和天然氣平臺、采礦和化工廠等。此外，亨士樂的設計團隊確保AX65同樣適用于長期受鹽霧侵蝕的環境（使用了海洋級不銹鋼外殼），同時，2000 m/s2的抗沖擊性能和300 N的軸向/徑向軸負載能力也使其適合更多應用，例如上陶瓷生產線，灌裝機、攪拌機和井下作業等。

緊湊的結構并沒有使AX65在性能方面做出任何的妥協。該款編碼器已經在一些客戶的設備中進行了大量的測試，尤其是那些以前由于缺乏堅固性而導致編碼器故障的應用場合。我們針對起重機、絞車和其他類型的物料搬運設備中需要準確、可靠的位置反饋的應用行了大量的測試，很大一部分應用在海上和陸地上的石油鉆井設備中。更重要的是其可以應用于-40°C的極低溫度中。

經過三年的監測，AX65編碼器從未發生過由于堅固性問題導致的故障。該款編碼器采用磁式原理，無碼盤的設計使其能夠承受高達200G的沖擊和20G的振動。通過全新的磁性技術實現高精度單圈和多圈計數，使其即使在極其惡劣的環境中也能夠穩定可靠的運轉。

新款編碼器采用無電池，無接觸零部件和無齒輪的設計，實現了零磨損從而極大的延長了產品的使用壽命。事實上，低維護成本正是AX65的另一亮點。由于能靈活及快速地連接終端，該編碼器不僅安裝方便快捷，而且在其使用過程中，編碼器也可以單獨地從電纜上更換下來。這在許多使用40米甚至更長電纜的平臺上具有非常大的優勢。由于電纜必須鋪設在管道中，且十分沉重和難以處理，因此，如果不能單獨地從電纜上更換編碼器的話，那對于設備的維護將會是一件非常困難且成本極高的工作。

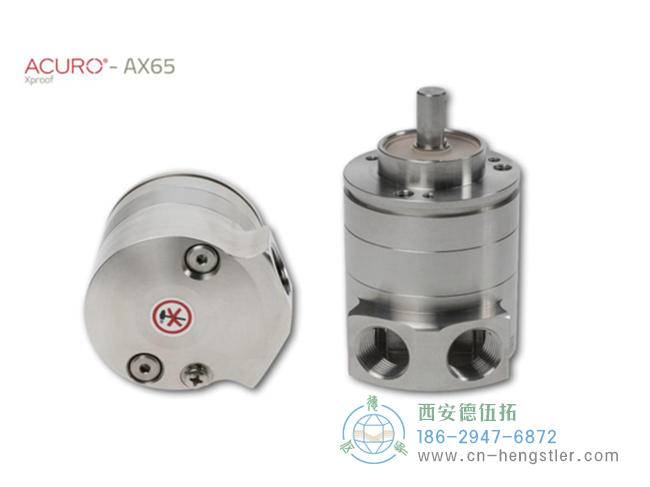

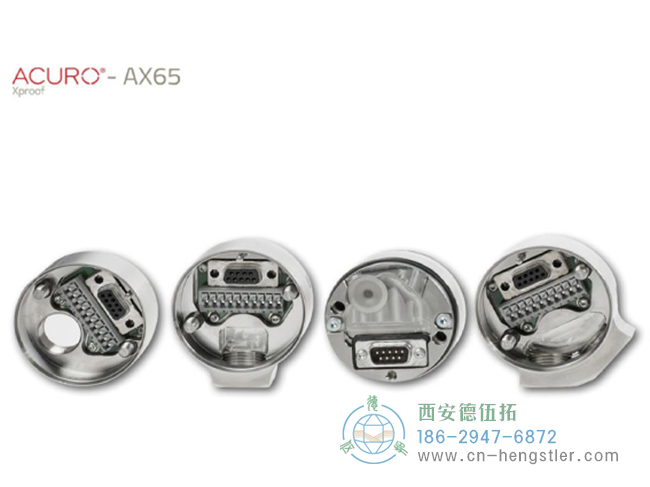

另一種創新設計就是在防護等級為IP66/IP67的接線盒中只使用了兩個螺釘（圖2）。亨士樂注意到，許多同類型的編碼器使用6個甚至8個螺絲釘，而腐蝕會使其很難進行拆卸。相反，AX65上安裝的是特殊黏合的螺釘，可以防塵、防水和防腐蝕。其他創新設計還包括軸負荷額定，這將進一步降低對負載模塊的需要，SSI或CANopen可以進行環形組網配置，從而節省布線成本（圖3）。


不管面對如何苛刻的要求和挑戰，結構緊湊，性?xún)r(jià)比極高的AX65將成為您優秀的選擇，它也為防爆型編碼器的選擇、安裝和應用帶來了階段性的革新。

Hengstler編碼器授權代理西安德伍拓自動化傳動系統有限公司為您免費提供編碼器技術支持，歡迎您的咨詢。
