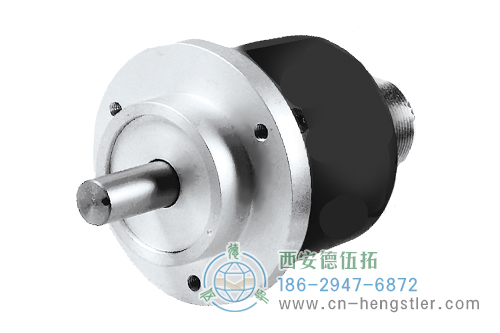

H58標準光電增量編碼器|Dynapar(丹納帕)
工業標準58mm安裝尺寸。
多種連接選項。
采用長壽命軸承，設計堅固。
是一款應用于工業運動控制中的經濟、可靠的光電編碼器。


H58標準光電增量編碼器產品規格
外徑：2.28"(58mm)
軸徑或孔徑：6mm/10mm
脈沖數或分辨率：1~2540
防護等級：IP54/IP66
最高轉速：10,000 RPM

H58標準光電增量編碼器電氣特性
輸入電壓：DC 4.5~26V，最大電流80mA，不包括輸出負載

H58標準光電增量編碼器環境特性
工作溫度：標準:0°C ~ +70°C，擴展：-40 ~ +85°C

H58標準光電增量編碼器適用行業

　工廠自動化　　　　　醫療影像

H20標準光電增量編碼器技術參數

技術數據（機械）

軸載（距編碼器表面 6mm 處） 分辨率 ≤ 1024 PPR 分辨率 > 1024 PPR	356 N 徑向，軸向 178 N 徑向，軸向
軸速 分辨率 ≤ 1024 PPR 分辨率 > 1024 PPR	最大 10,000 RPM 最大 5,000 RPM
啟動轉矩（25℃時最大） 無軸封 帶軸封	0.007 N-m 0.014 N-m
轉動慣量	21.2 g-cm2
重量	最大 283 g. (10 oz.)
工作溫度 標準 擴展	0 ~ +70℃ -40 ~ +85℃
存儲溫度	-40 ~ +90℃
抗沖擊	50 G，持續 11 ms
抗振動	20G，5~2000 Hz
濕度	98%，無結露
外殼防護等級	NEMA12/IP54（耐污防濺）；帶軸封和 MS 連接器或防水出線口時 NEMA4/IP66（防塵耐沖洗）。

技術數據（電氣）

編碼方式	增量型
分辨率	1~2540 PPR（脈沖數 / 轉）
精度（最壞情況任意邊沿間距） ≤ 1024 PPR（金屬碼盤） > 1024 PPR（玻璃碼盤）	±7.5 arc-min; ±2.5 arc-min
輸出格式	雙通道正交方波 (AB)，帶可選零位信號 (Z) 和互補輸出
相位感應	從編碼器軸夾緊端方向看，A 超前 B 表示軸逆時針旋轉
正交相位	90° ± 22.5° 電氣
對稱性	180° ± 18° 電氣
零位	180° ±18° 電氣（使用 B 低電平選通）
波形	方波上升沿和下降沿小于 1μs，負載電容 1000 pf
輸入電源	最小 4.5 至最大 26 VDC，最大 80 mA，不包括輸出負載
輸出 7272 推挽式和差分線驅動 4469 差分線驅動	40 mA 漏電流或源電流 100 mA，漏電流或源電流
響應頻率	最小 100 kHz
電氣保護	過壓、反向電壓和輸出短路保護
抗擾度	符合 EN61326（工業）標準 " 靜電放
匹配連接器	7 針，MS3106A-16S-1S 型 (MCN-N5) 10 針，MS3106A-18-1S 型 (MCN-N6) 12 針，M23 型，順時針 (605560-0001) 12 針，M23 型，逆時針 (605560-0002) 5 針，M12 型：提供帶連接器的電纜 8 針，M12 型：提供帶連接器的電纜

電氣連接
7，10和12針連接器和電纜-代碼7=0至7
這里提供連接器和匹配 / 配套的電纜組件針數和導線顏色信息僅供參考。直接出線的型號的 每個輸出配置采用相同的顏色代碼。

編碼器功能	電纜 # 108595-7 針 （如果使用）		電纜 # 1400635-10 針 （如果使用）		電纜 # 108615-12 針 逆時針（如果使用）		電纜 # 108616-12 針 順時針（如果使用）
	引腳	導線顏色	引腳	導線顏色	引腳	導線顏色	引腳	導線顏色
信號A	A	棕	A	棕	5	棕	3	棕
信號B	B	橙	B	橙	8	橙	4	橙
信號Z	C	黃	C	黃	3	黃	7	黃
電源+V	D	紅	D	紅	12	紅	2	紅
不連接	E	-	E	-	7	-	-	-
公共端	F	黑	F	黑	10	黑	1	黑
外殼	G		G	綠	9	-	-	-
信號A	-	-	I	棕/白	6	棕/白	5	棕/白
信號B	-	-	I	橙/白	1	橙/白	6	橙/白
信號Z	-	-	J	黃/白	4	黃/白	8	黃/白
5V感應	-	-	-	-	2	綠	-	-
0V感應	-	-	-	-	11	黑/白	-	-

這里提供匹配連接器 / 電纜組件導線顏色信息僅供參考。直接出線的 H58 型的每個輸出配置 采用相同的顏色代碼。
電纜配置：PVC 護套，105℃額定值，整體金屬箔屏蔽；3 對雙絞線 26AWG（輸出信號）， 加 2 對雙絞線 24AWG（輸入電源）
5&8針M12配套電纜 - 代碼7=C至F
這里提供連接器引腳數量和電纜組件導線顏色信息僅供參考。

編碼器功能	電纜 # 112859 - 5 針單端		電纜 # 112860 -8 針單端		電纜 # 112860 -8 針單端
	引腳	導線顏色	引腳	導線顏色	引腳	導線顏色
信號A	4	棕	1	棕	1	棕
信號B	2	白	4	橙	4	橙
信號Z	5	灰	6	黃	6	黃
電源+V	1	棕	2	紅	2	紅
公共端	3	藍	7	黑	7	黑
信號A	-	-	-	-	3	棕/白
信號B	-	-	-	-	5	橙/白
信號Z	-	-	-	-	8	黃/白

電纜配置： PVC 護套，105℃額定值，整體金屬箔屏蔽；24AWG 線徑，最小值。
有關連接器和電纜組件訂購信息見“附件”部分。

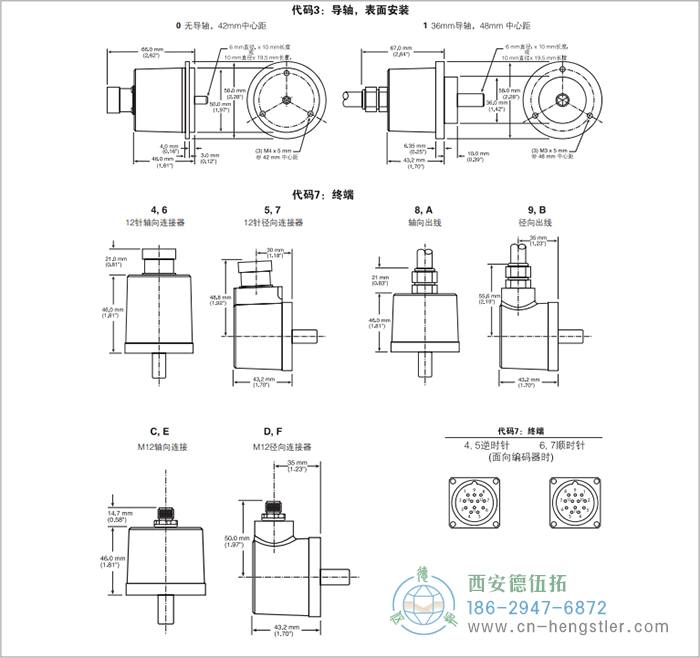

H58標準光電增量編碼器外形及安裝尺寸

H58標準光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國Dynapar(丹納帕)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼3：導引軸，表面	代碼 4：軸	軸封	代碼6：電氣	代碼7：終端	代碼8：連接器
□	□	□	□	□	□	□	□
H58 雙向，帶零位（通道A，B和Z）	0001 0500 0005 0512 0010 0600 0012 0800 0050 0900 0060 1000 0086 1024 0100 1200 0120 1250 0125 1270 0180 1500 0200 1600 0240 1800 0250 1968 0254 2000 0256 2048 0300 2400 0360 2500 0400 2540	0 （3）M4 均勻分布 在中心距42mm的圓周上，無導引軸 1 (3) M3 均 勻分布 在中心距48mm的圓周上， 36mm 直徑導引軸	0 6 mm 直徑軸 1 10 mm 直徑軸	0 無軸封 1 軸封	0 5 ~ 26V 輸入，5 ~ 26V 推挽式輸出 -------- 當代碼 7 為 2 至 B， E 或 F 時可用 1 5 ~ 26V 輸入，5 ~ 26V 線路驅動器輸出 (7272) 2 5 ~ 26V 輸入， 5V 差分線驅動輸出 (7272) 3 5 ~ 26V 輸入， 5V 差分線驅動輸 出 (4469) 4 5 ~ 15V 輸入，5 ~ 15V 差分線驅動輸出 (4469) -------- A 和 "0" 相同，帶擴展溫度范圍 B 和 "1" 相同，帶擴展溫度范圍 C 和 "2" 相同，帶擴展溫度范圍	1 7 針連接器，徑向安裝 2 10 針連接器，軸向安裝 3 10 針連接器，徑向安裝 4 12 針逆時針連接器，軸向安裝 5 12 針逆時針連接器，徑向安裝 6 12 針順時針連接器，軸向安裝 7 12 針順時針連接器，徑向安裝 C 5 針 M12 連接器，軸向安裝 D 5 針 M12 連接器，徑向安裝 E 8 針 M12 連接器，軸向安裝 F 8 針 M12 針連接器，徑向安裝 -------- 當代碼 5 為 1 時可用： 8 1m 密封電纜，軸向出口 9 1m 密封電纜，徑向出口 A 3m 密封電纜，軸向出口 B 3m 密封電纜，徑向出口	0 無匹配連接器 1 7 針匹配連接器 2 10 針匹配連接器 3 12 針逆時針匹配連接器 4 12 針順時針匹配連接器

帶 MS 連接器的 10 英尺電纜組件
108595-0010 7 針 MS，電纜組件。用于單端輸出，無零位輸出
1400635-0010 10 針 MS，電纜組件。用于差分線驅動，帶零位輸出
108615-0010 12 針逆時針（使用時）MS，電纜組件。用于差分線驅動，帶零位輸出
108616-0010 12 針順時針（使用時）MS，電纜組件。用于差分線驅動，帶零位輸出
帶M12連接器的15英尺電纜組裝線
112859-0015 5 針 M12，電纜組件。用于單端輸出
112860-0015 8 針 M12，電纜組件。用于單端輸出
112860-0015 8 針 M12，電纜組件。用于差分線驅動輸出 P3
