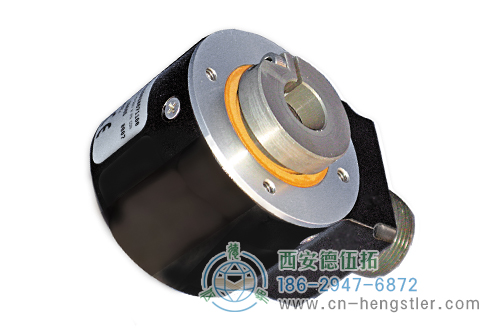

HS20標準光電增量編碼器

摘要:美國Dynapar(丹納帕)HS20標準光電增量編碼器結構緊湊,適合緊配合約束。易于在電機或機器主軸上進行安裝。其空心軸設計使我們不再需要彈性聯軸器、安裝支架、花盆和法蘭盤轉接器。這樣不僅減少了安裝深度,還降低了總成本。
HS20標準光電增量編碼器|Dynapar(丹納帕)編碼器授權代理 - 西安德伍拓自動化傳動系統有限公司
HS20標準光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國Dynapar(丹納帕)編碼器的相關參數,以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數,以及參數說明,供您參考選型。

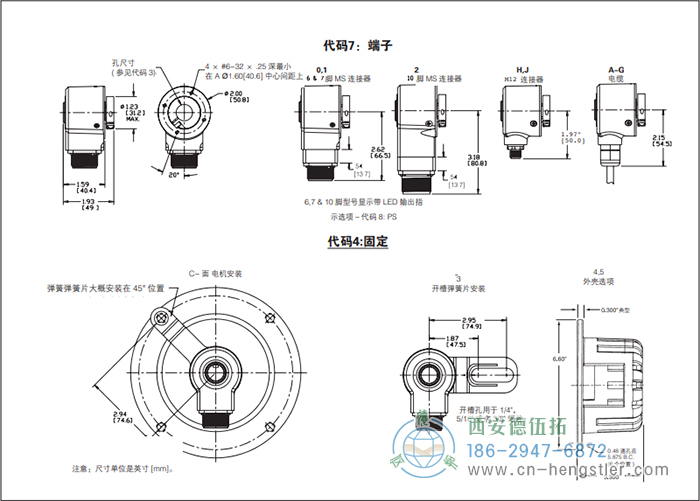

代碼1:型號 代碼2:PPR 代碼 3 :孔尺寸 代碼 4 :固定 代碼 5 :格式 代碼 6 :輸出 代碼 7 :終端 代碼 8 :選項
HS20
HS20 尺寸 20 重載,密封空心軸編碼器 金屬碼盤: 0001 0300
0005 0360
0010 0400
0012 0500
0050 0512
0060 0600
0100 0720
0120 0768
0180 0800
0200 0900
0240 1000
0250 1024
0256
玻璃碼盤:
1200 1968
1250 2000
1270 2048
1500 2400
1600 2500
1800 2540
0 6 mm
1 1/4"
2 5/16"
3 8 mm
4 3/8"
5 10 mm
6 12 mm
7 1/2"
8 5/8"
9 15 mm
A 16 mm
B 14 mm
0 無 - 客戶提供
1 安裝 3/8" 螺栓的通孔,分布在 5.88" 直徑圓周上 ( 適合 4-1/2"NEMAC 面 )
3 安裝 1.87" 到 2.95" 半徑螺栓的槽孔
4 與“1”相同, 帶保護封蓋套件
5 與“3”相同,帶保護封
0 單端,單向 (A)
1 單端,雙向 (AB)
2 單端有零位,雙向 (ABZ)
--------
當代碼 6 為 3、4、
A 或 B 時可用:
3
差動,雙向(A,BB)
--------
當代碼 6 為 3、4、
A 或 B,并且代碼 7 為 2 或 7 到 G 時可 用:
4 差動,有零位, 雙向(A,BB ZZ)
0 5 ~ 26V 輸入,5 ~ 26V 集電極開路輸出
1 5 ~ 26V 輸入,5 ~ 26V 集電極開路輸出,帶 2.2kΩ 上拉電阻
0 5 ~ 26V 輸入,5 ~ 26V 推挽式輸出
--------
當代碼 5 為 3 或 4 時可用:
3 5 ~ 26V 輸入,5V 線路驅動器輸出
4 5 ~ 26V 輸入,5 ~ 26V 線路驅動器輸出
A 和“3”相同,擴展的溫度范圍 -40 到 85℃
B 和“4”相同,擴展 的溫度范圍 -40 到85℃
0 6 引腳連接器
1 7 引腳連接器
2 10 引腳連接器
5 6 引腳連接器,加匹配的連接器
6 7 引腳連接器,加匹配的連接器
7 10 引腳連接器,加匹配的連接器
A 18"(.5m) 電纜
B 36"(1m) 電纜
C 72"(2m) 電纜
D 10'(3m) 電纜
F 13"(.3m) 電纜具有
10 引腳連接器,加匹配的連接器
G 13"(.3m) 電纜
J 8 引腳 M12 連接器
--------
當代碼 5 為 0 到 2 時可用:
H 5 引腳 M12 連接器
當代碼 7 為 0-7 時可用:
PS LED 輸出指示燈
112096-0001 彈簧片套件(安裝 3/8" 螺栓的通孔,分布在 5.88" 直徑圓周上)
112096-0002 彈簧片套件(安裝 1.87" 到 2.75" 半徑的螺栓的槽孔)
112105-0001 防護的封蓋附件
