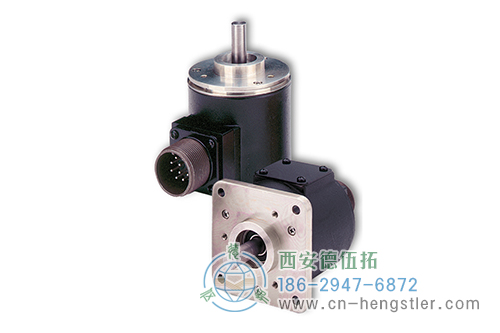

HaroMax R25重載旋轉變壓器|Harowe
IP65級的堅固外殼
采用分開的兩個軸承，壽命比傳統雙聯軸承長10倍
可承受200g的沖擊和40g的振動


HaroMax R25重載旋轉變壓器產品規格
外徑：2.62"(66.55mm)
軸徑或孔徑：3/8" (9.525mm)
防護等級：IP65

HaroMax R25重載旋轉變壓器其它參數
轉動慣量：0.0040 oz-in-sec\2
摩擦系數：2 oz-in (5 oz-in w/shaft seal)
軸負載（最大）：40 lb (軸向), 60 lb (徑向)
軸材料：#416 S/S
端隙（最大值）：徑向：1 lb負載時，0.0015 in，軸端：5 lb負載時，0.005 in
軸承壽命：在額定軸載下為2 x 10\8轉

HaroMax R25重載旋轉變壓器適用行業

　工廠自動化　　　　　醫療影像

　冶金行業　　　　　航空

HaroMax R25重載旋轉變壓器技術參數

技術數據（機械）

慣量	0.0040 oz-in-sec2
摩擦	2 oz-in（軸密封時 5 oz-in）
軸載（最大值）	40lb（軸向），60 lb（徑向）
軸材質	#416 S/S
端隙（最大值）	徑向：1 lb 負載時 0.0015 in 軸端：5 lb 負載時 0.005 in
壽命	在額定軸載下為 2 x 108 轉

標準工作特性

電氣套件	轉速 極數	變壓比 (V in/V out)	輸入電壓 (Vrms)	最大輸入 電流 (mA)	參考頻率 (Hz)	相移 （標稱）	主繞組
1A	1(2)	0.500	5.3	3	4000	-3	定子
1B	1(2)	0.500	4.0	25	5000	-6	轉子
1C	1(2)	0.470	4.25	55	7000	+4	轉子
1D	1(2)	0.500	7.0	25	2500	+6	轉子
1E	1(2)	0.950	7.0	12	5000	-8	轉子
1F	1(2)	1.000	2.0	10	5000	-8	轉子
1H	1(2)	1.069	8	17	2600	8	轉子
1J	1(2)	0.454	26	22	2400	6	轉子
1K	1(2)	0.454	26	65	2400	8	轉子
1M*	1(2)	0.5	4	25	5000	-6	轉子
2A	2(4)	0.250	8.0	20	4000	+5.5	轉子
3A	3(6)	0.470	4.25	55	7000	+5.5	轉子
3B	3(6)	0.95	7	12	5000	4	轉子

^* 抗輻射

電氣連接

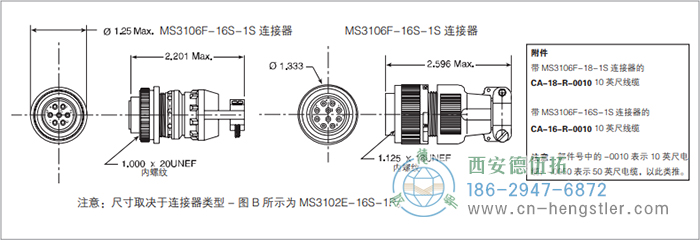

連接器	16S-1S	18S-1S
信號	引腳	引腳	電纜顏色

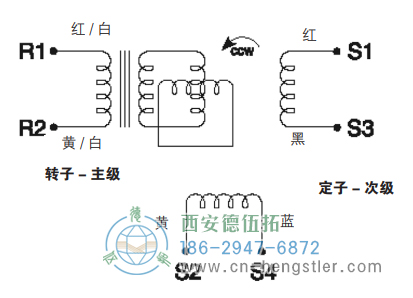

R1(轉子Hi)	A	A	白
R2(轉子Lo)	B	H	黑白
S1（Cos Hi）	C	B	綠
S3(Cos Lo)	D	I	黑綠
S4(Sin Lo)	F	C	藍
S2（Sin Hi)	E	J	黑藍
無	G	H	-

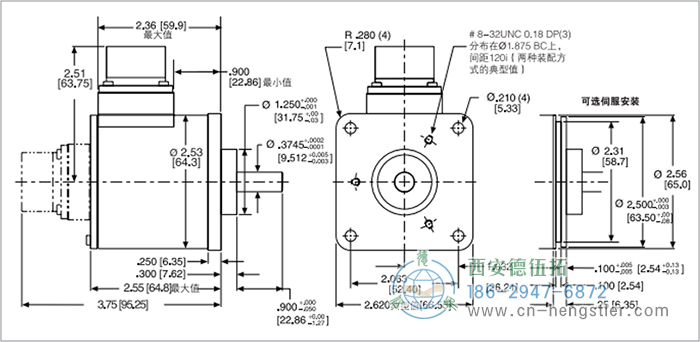

HaroMax R25重載旋轉變壓器外形及安裝尺寸

R25重載旋轉變壓器訂貨說明

在訂貨時我們需要確認用戶所購買的美國Harowe編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼 1: 型號	代碼 2: 安裝	代碼 3：連接類型	代碼 4：出線	代碼 5：軸	代碼 6: 密封	代碼 7：電氣套件	代碼 8：精度	代碼 9：特別說明
□	□	□	□	□	□	□	□	□
R25 重載型，旋轉變壓器	F 法蘭 S 伺服	B MS3102E-16S-1P C MS3102E-18-1P F 飛線 G MS3112E-10-6P L MS3112-18-11P P PT02E-14-19-P	R 軸向出線 S 徑向出線	R 圓形 F 圓形，帶平頭 W 圓形，2個成 90 度平頭	Y 帶軸封 N 無軸封	代碼 8 為 07 到 20 時可用 1A 1E IJ 1B 1F IK 1C 1H IM 1D -------- 代碼 8 為 04 到 10 時可用 2A -------- 代碼 8 為 02 到 10 時可用 3A 3B	02 2 arc min 03 3 arc min 04 4 arc min 05 5 arc min 07 7 arc min 10 10 arc min 2S 20 arc min 散布 15 15 arc min 20 20 arc min	00 工廠指定名稱
